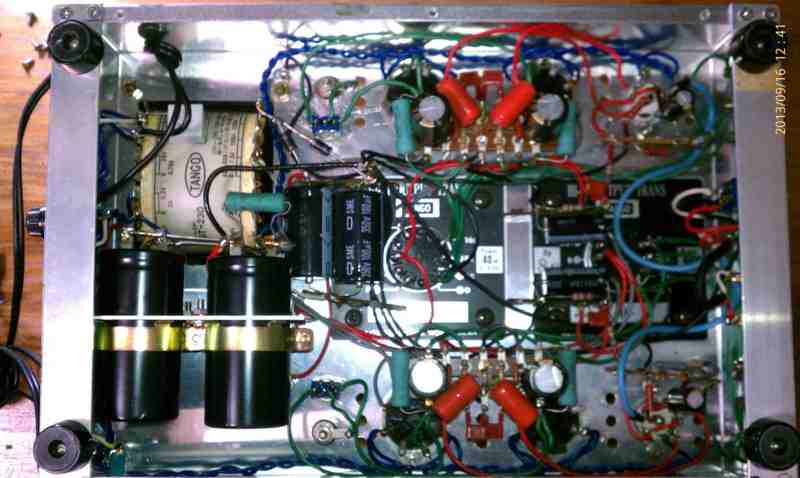

6V6Gpp (push-pull, self-bias)　五極管のPP
球はマルコニー（カナダ），トランスはTANGO。
アンプ上面に各6V6のバイアス電圧確認用（pairにするため）のタップ＆切り替えSWが
設けてあります。

・

・

push-pullですが，6V6Gという事もあって，おとなしめの音色です。
既に20年くらいnon-troubleで動いております。
手持ちの6V6GTシリーズ（Mazda, RSD, EHなど）差し替えて比較などしています。
6V6Gが，外観とともに良いですね。
1 kHz入力でオシロ目視によるクリッピングは12.5W（R,L），-3dB: 20 Hz〜50 kHz　(for 6V6G/マルコニー x 4)

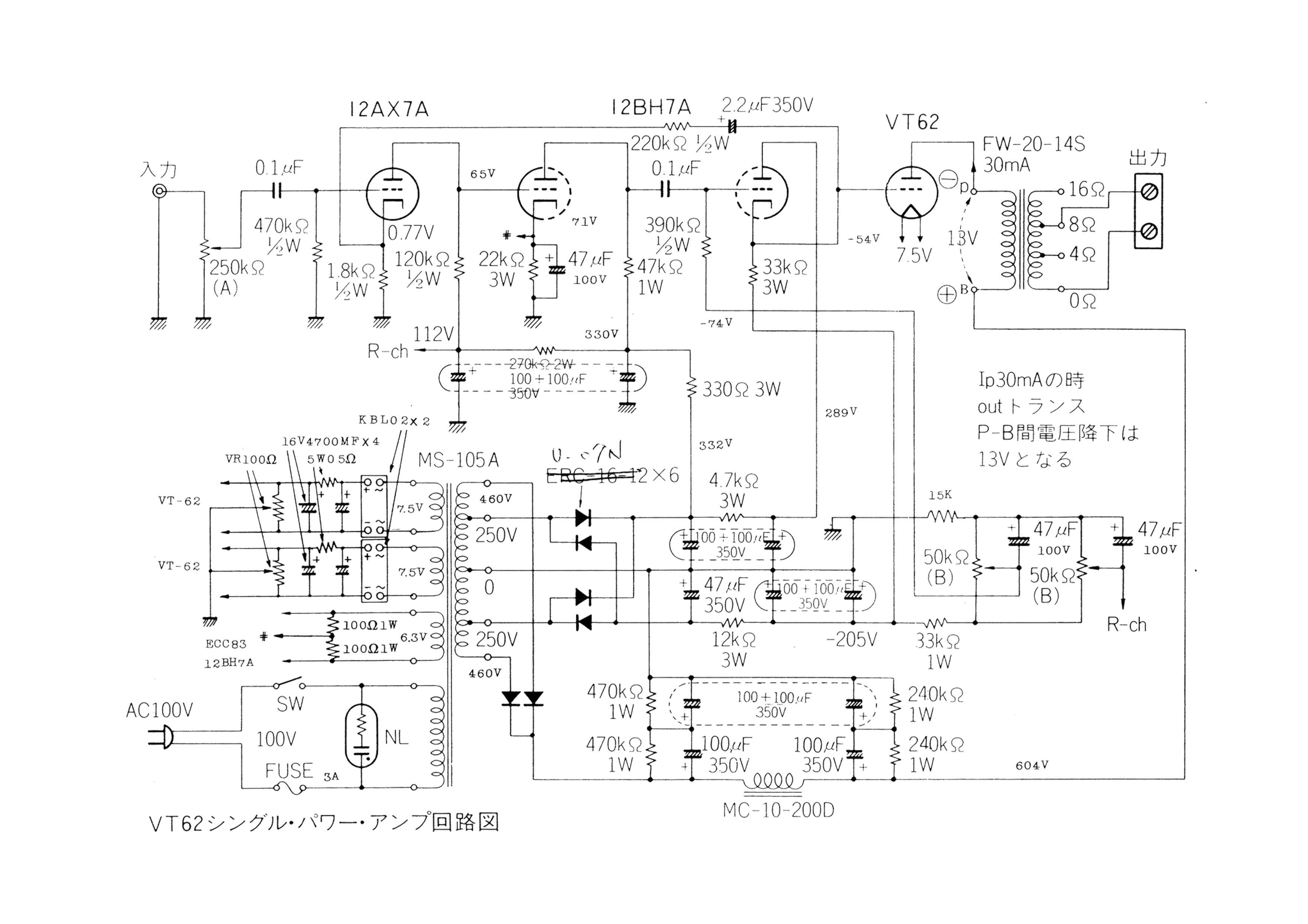

直熱送信管のVT62(801Aともいう）のシングルアンプ
三栄無線のキットのものです。幾つかのコンデンサーのgrade-upと
入出力端子（RCA, SP）をgradeの高いものに換装してあります。
もはや，VT62(801A)はかなり入手困難です。
手持ちとして，RCA(2), Hytron(2), Taylor(2) NationalElectronic(2)をストックしています。
プレートは８００V以上と高圧で，電流をがんがん
流して，駆動します。澄んだきれいな音です。　
1 kHz入力でオシロ目視によるクリッピングは 7.2W（R,L）

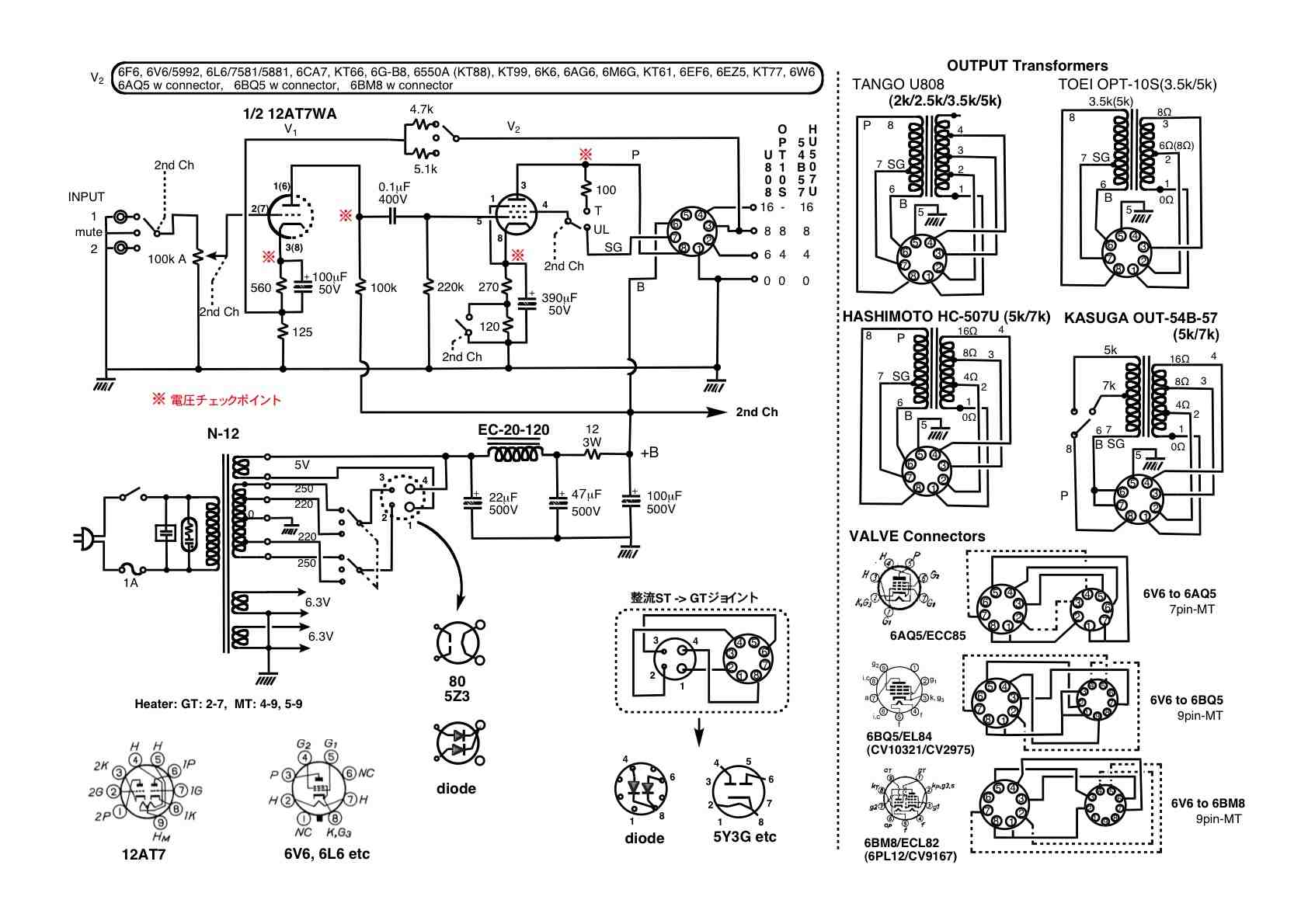

様々な五極管が差し替え可能
供給AC電圧，220-0-220。250-0-250V　切り替え
整流素子（管球，シリコンダイオード）切り替え
出力管の自己バイアス抵抗切り替え
負帰還（No-NFB, NFB-２段階）切り替え UL，三結の切り替え
出力トランスが差し替え可能 ・整流素子用，出力管様のソケットアダプターの製作

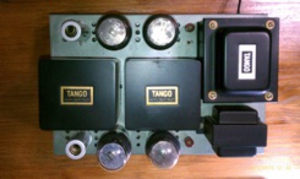

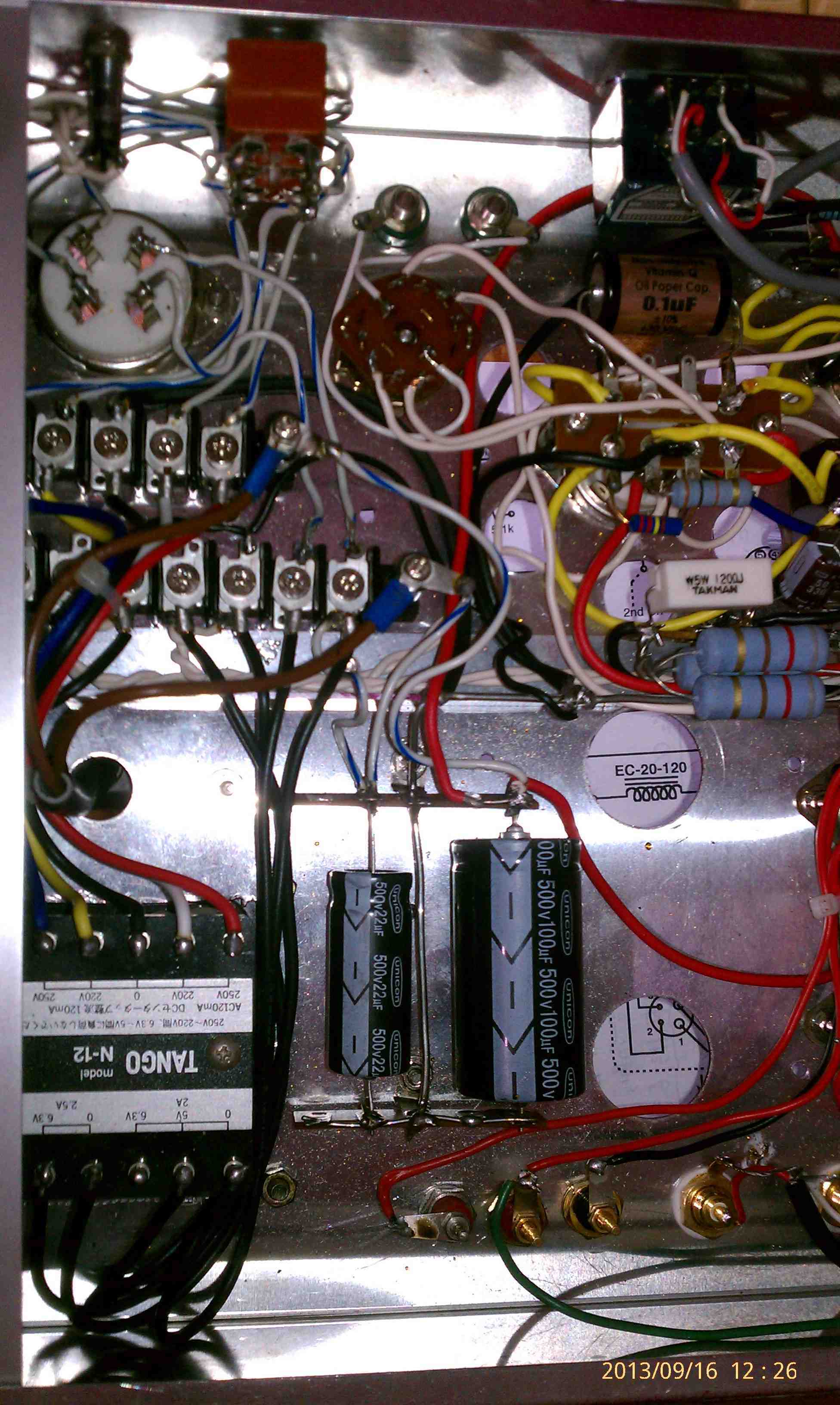

と言う訳で，アンプ本体はこれで完成。トランスは電源(TANGO N-12)，チョーク(TANGO EC-20-120)のみが設置されています。真空管用ソケットは，左から整流管用(US-4pin), 出力管用(GT), 初段（12AT7,MT-9pin), 出力管用(GT)。

・

・・
トランス類は簡単に取り外せるように，端子板を使って配線しています。

・
前面は，左から，電源SW，ネオン管，供給AC電圧選択SW（センターOFF)，Vアッテネーター，入力切り替え（②系統，センターmute），NFB切り替え（センターオフ）。パネル上面の左右のバナナソケット（計４つ）と２つの切り替えSWは，初段および出力段のバイアス電圧とプレート電圧測定用です。UL/三結の切り替えSWと自己バイアス抵抗の切り替えSWもパネル上面（出力管ソケットの間）にあります。

・
左：トランス（写真ではTANGO U-808)は，US ソケット（GT, 8pin)で接続とし，
差換え可能としました。
右：整流素子をアダプターを介してダイオードにした様子。

・・・・・
5Z3，6L6G (Brimar)　・・・5Z3，6550A (Golden Dragon)　

・・・・・・
5Y3GT，6V6G (マルコニー)　・・5Y3GT，6AQ5 (日立)　　　　5Z3，6CA7 (Siemens)　　　　

この実験機によって，手持ちの出力管をいろいろためしました。
出力管：6V6G (マルコニー）, 6V6GT (RSD), 6V6GT (EH), 6V6GT (マツダ), 6L6G (Brimar), 6L6GT (GE), 6CA7 (EL34, Siemens), 6CA7 (National), KT66 (GD), 6550A (GD), 6AQ5 (日立，with アダプター）
整流　　管球：80, 5Z3, 5Y3GT (with アダプター）　　シリコンダイオード (with アダプター）

今のところ，試聴システム（ CD，LP等ー＞12AU7単段ラインアンプー＞本機ー＞SP（TANNOY TD-700D)では，聴感上では，AC(220-0-220)-5Z3-6V6G(UL, Bias-R 270Ω)とAc(250-0-250)-ダイオード-6CA7(三結, Bias-R 390Ω)が良い感じ。ちょっとした発見として，7pin MTの6V6同等管である6AQ5も，整流5Z3，出力トランスU-808という普通では組み合わせない素子を使うと，これがなかなか良い感じであることが分かりました。

実験用としては，一応満足いくものですが，，
・チョークトランス一発では残留ノイズが大きく，πフィルターを追加

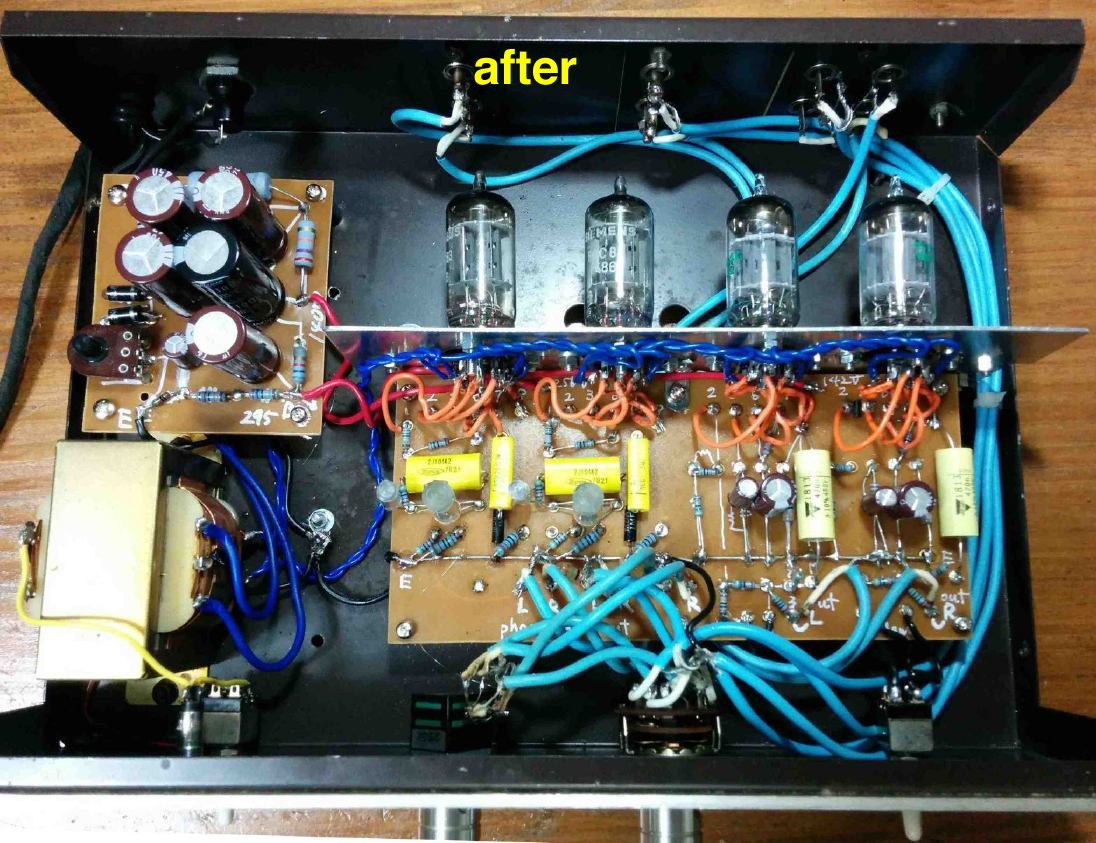

　変更後


・6550Aなどには電源がpoorなので，電源トランスのgrade-up（LH-150など／電圧高めですので，それを使って
　πフィルターを追加するなど）を検討中

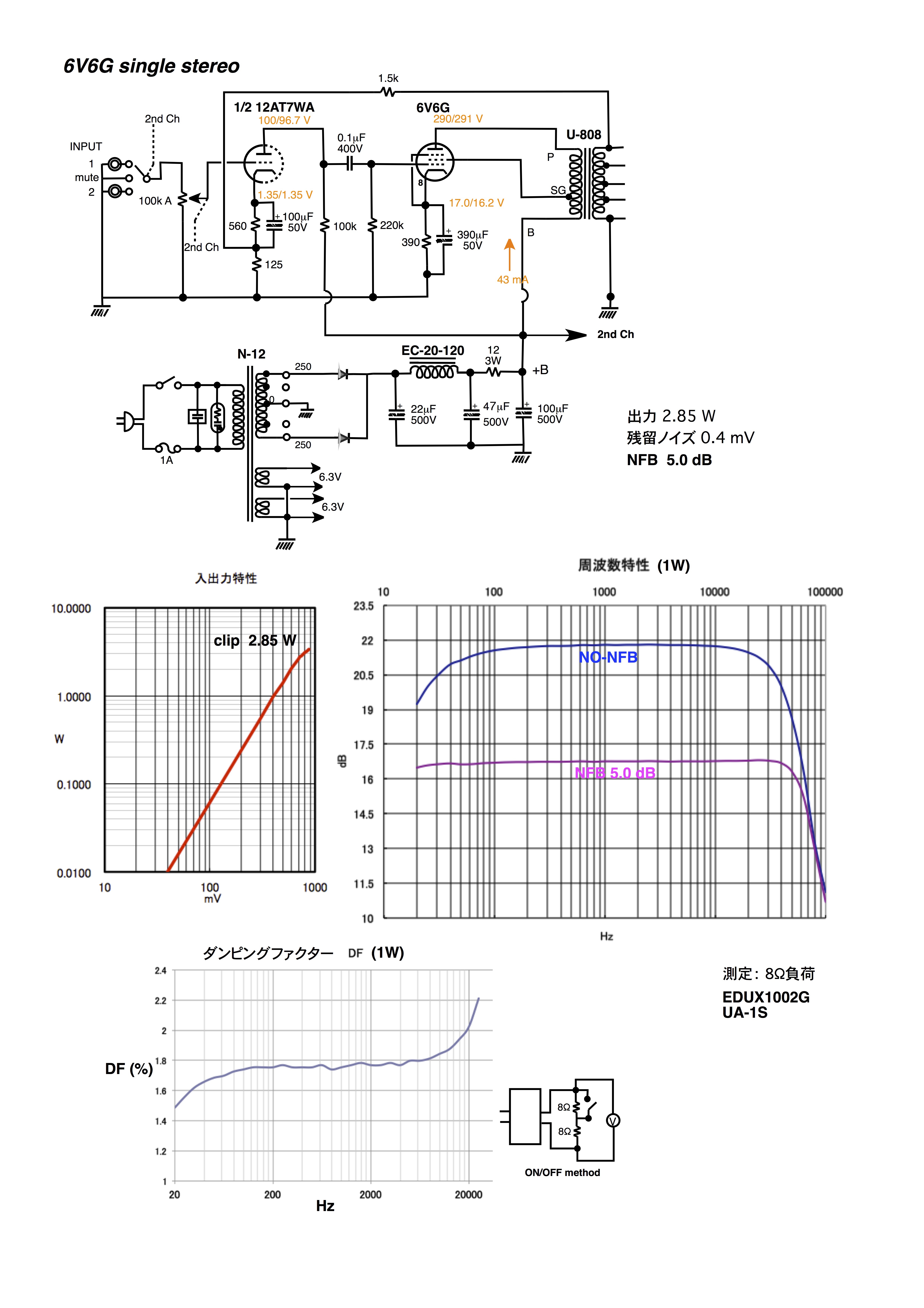

6V6 (マルコニー）での周波数特性（EDUX1002Gで測定）

超三極管結合2SC1775A-6BM8 V1

低インピーダンス／高DFとなる超三結アンプの音をとにかく聞いてみたいという事で，初段2SC1775Aとした6BM8アンプ（http://tezukuri-amp.org/evo/amp/6bm8z/report.htm参照）を作ってみました。いずれ，色々やりたくなるのを見越して，上記の出力トランス交換を流用し，さらに電源部（トランスと整流素子まで）を別筐体としました。
左より，
電源部：トランス　TANGO PH-100　ダイオード／整流管を使い分け可。　250-0-250Vと280-0-280Vを切り替え
amp部：平滑回路を含みます。2SC1775A-6BM8の超三結合
出力トランスです。US8pinで接続。写真では，春日のOUT-54B-57を接続。

・

・
ばらすとこんな感じ。6BM8の発熱が激しいので，コンデンサー保護のために
アルミの簡易カバーを付けています。
電源部とamp本体は，US8pinで接続。当然，電源側がメスです。
いずれもケースはリードのP２。
・・
amp部の背面。RCA入力／SP出力の他，側面に出力トランス接続用US8pinとなります。
右は，出力トランスをTANGO U808とした様子です。
写真では整流素子を整流管としていますが，このampでは実際は使用しません。

測定：トランスは春日OUT-54B-57での測定です。(UA-1S & CTO-2020使用）
8Ωダミーロード接続／1 kHz入力でオシロでの目視では，
クリッピングポイントは1.6Wとなりました。

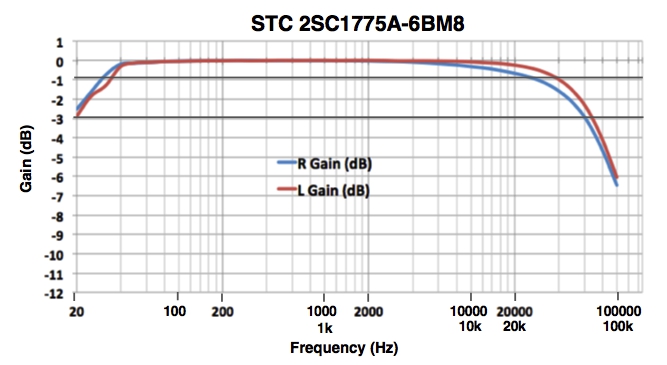

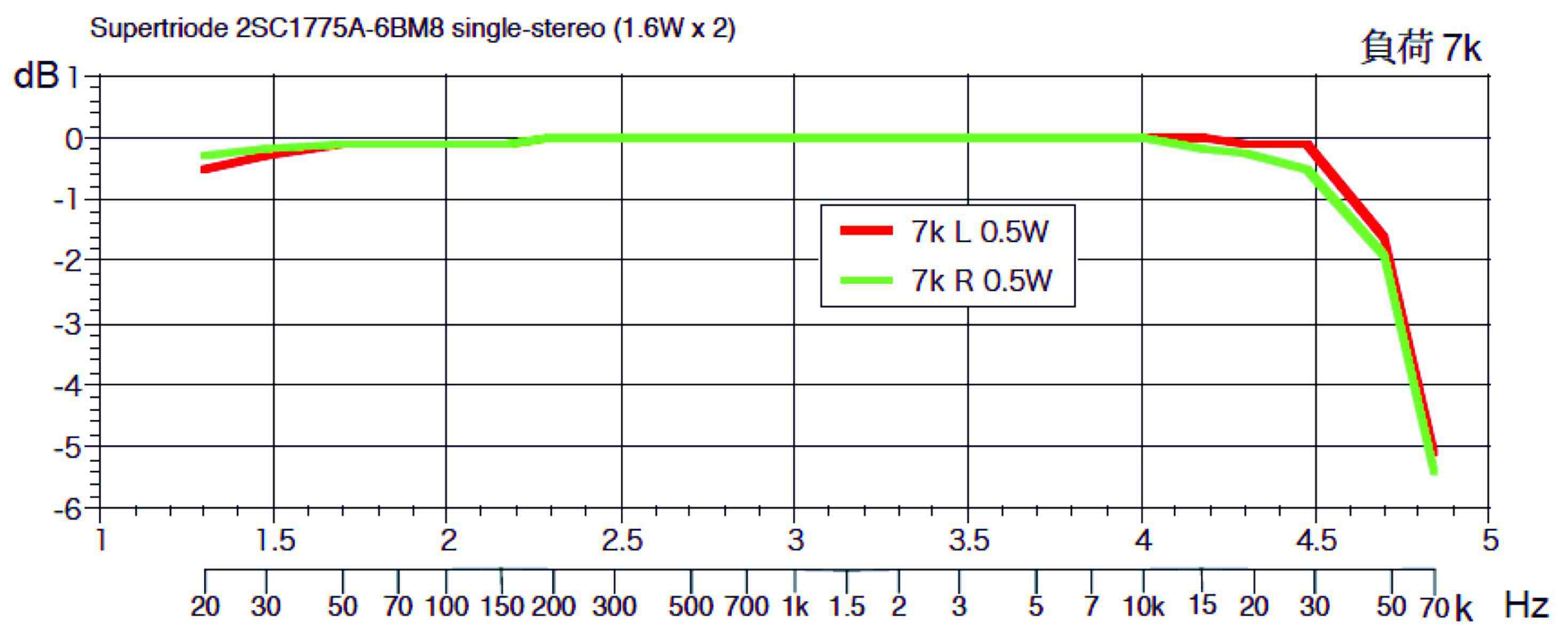

周波数特性は以下。
１次側を5kと7kで測定してみました。SPは4Ω端子へ接続。
１次側 5kに接続時・・・・・・・・・・・・１次側 7kに接続時
・・
広帯域では有りませんが，いずれの場合も，-3 dBで20〜40kHzはカバーされています。
小振りのトランスを考えれば優秀です。
聴感上は別として，f特だけ見ると１次7kの方が優秀です。
残留ノイズはほとんど無視できるレベルでした（実際のノイズもほとんど有りません）。

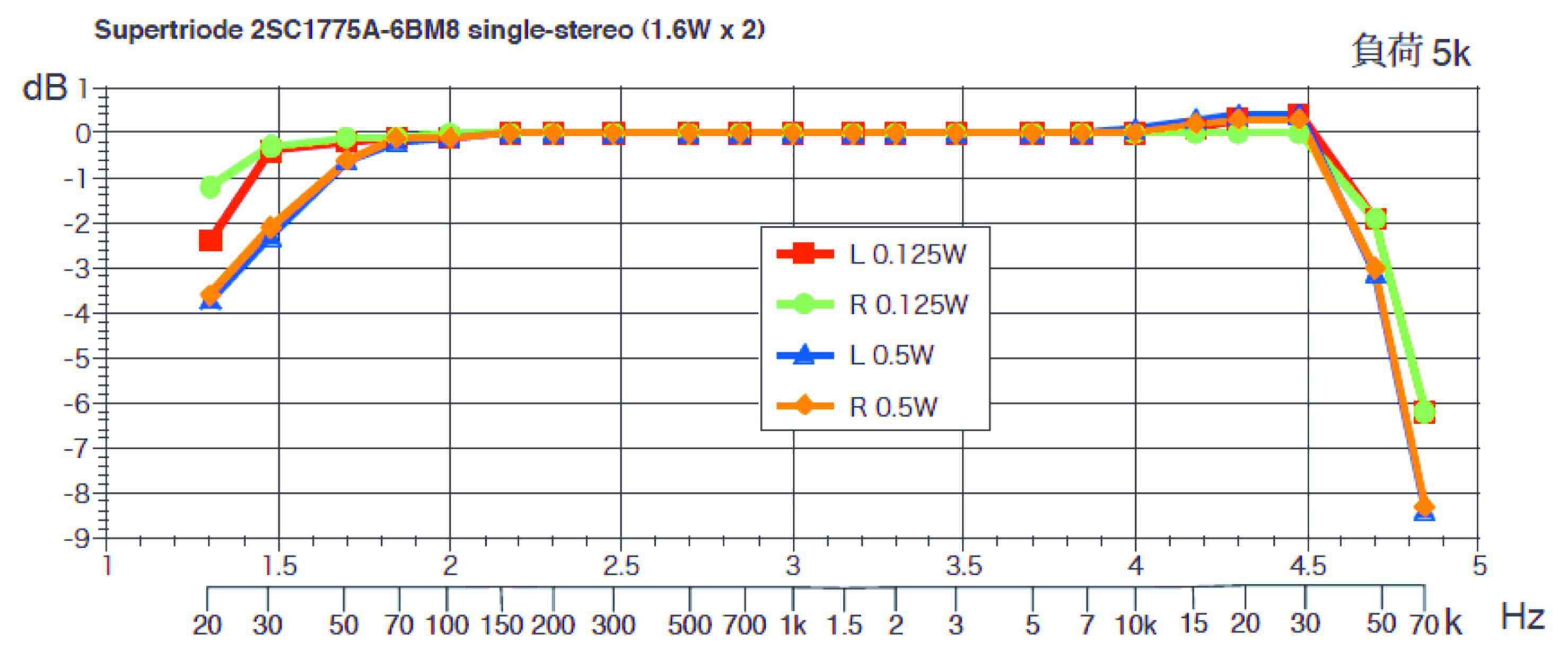

周波数特性（EDUX1002Gで測定）５k負荷

取りあえずの視聴感想
　通常のシングルampに慣れている私には，最初印象は，定位が良すぎて音が迫ってこないというものでした。小さいトランスと５極管シングルの音とは思えない低中域の良さが惹かれました。聞き慣れてくると非常にすばらしいというか，直熱三極管の音をより巧くダンピングした感じで，ampの特徴に従った音であり，とにかく，この回路形式はただ者ではない／面白いと感じます。
　上のように，電源部（主にトランス）と出力トランスを使い回せ，amp部のみを制作できますので，今後，色々やってみたくなります。まずは，all真空管で6V6あたりで超三結を組んでみますか，，。この回路方式なら，結構変な玉でも終段に使える気がしますし，，面白いです。

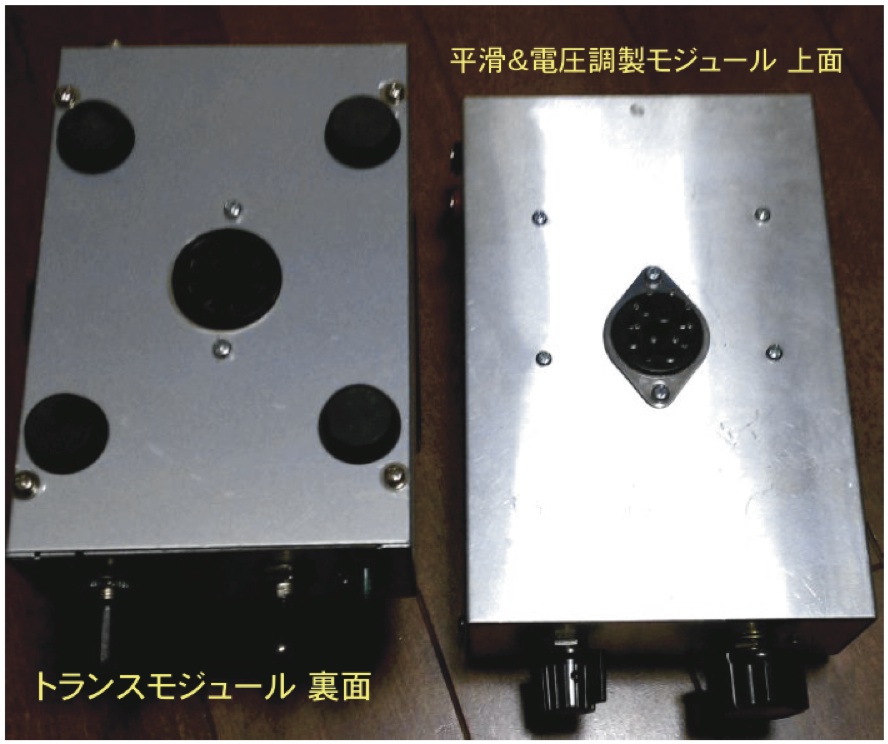

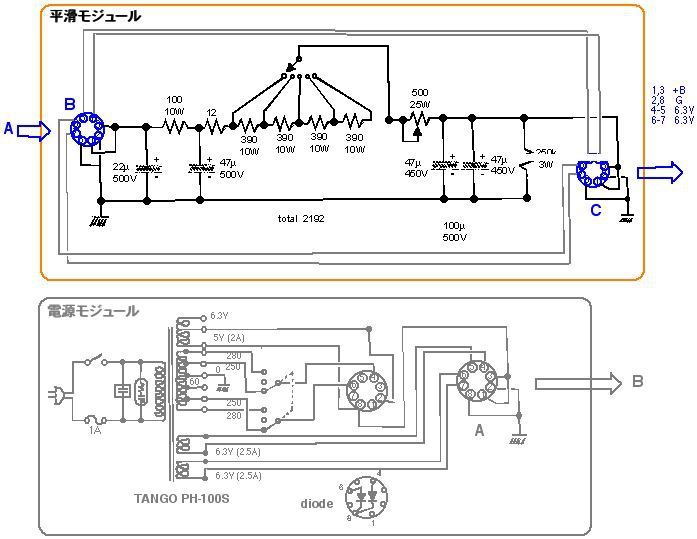

その後　平滑＆電圧調製モジュールの制作

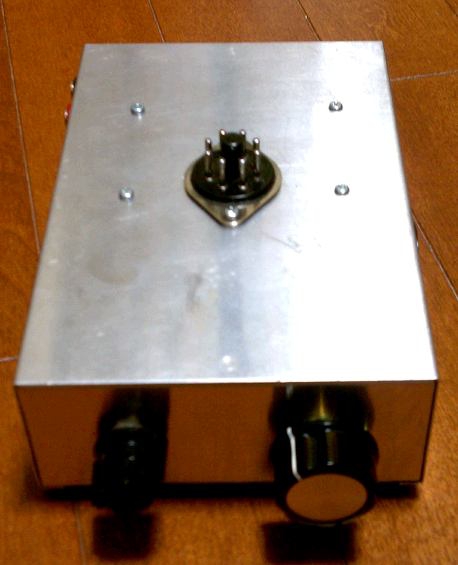

　電源トランス部に接続して，平滑と電圧の調製をできるモジュールを追加制作しました。
__
　　　　　回路図　　　　　　　　　本体　　　　　トランス部と裏面で合体

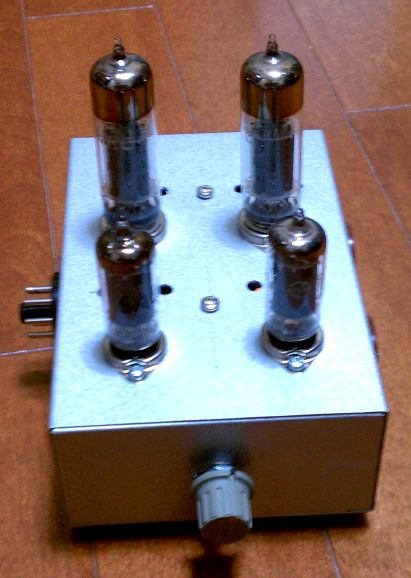

超三極管結合6AU6-6BM8 all 真空管

上の超三極管結合2SC1775A-6BM8アンプづ使った電源トランス部に平滑兼電圧調製用モジュールを追加制作しました。
この電源部＆平滑電圧調製モジュールをベースに，ALL真空管での超三結アンプを制作しました。
___

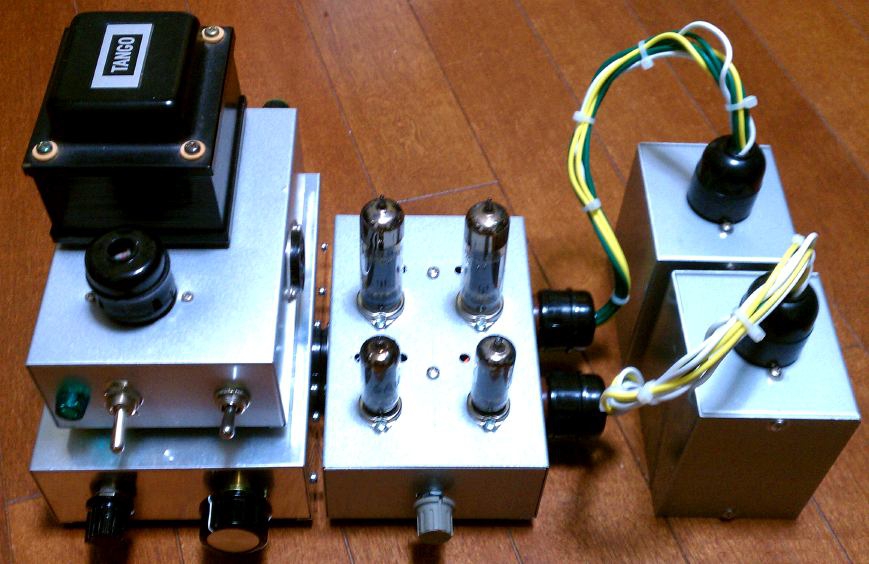

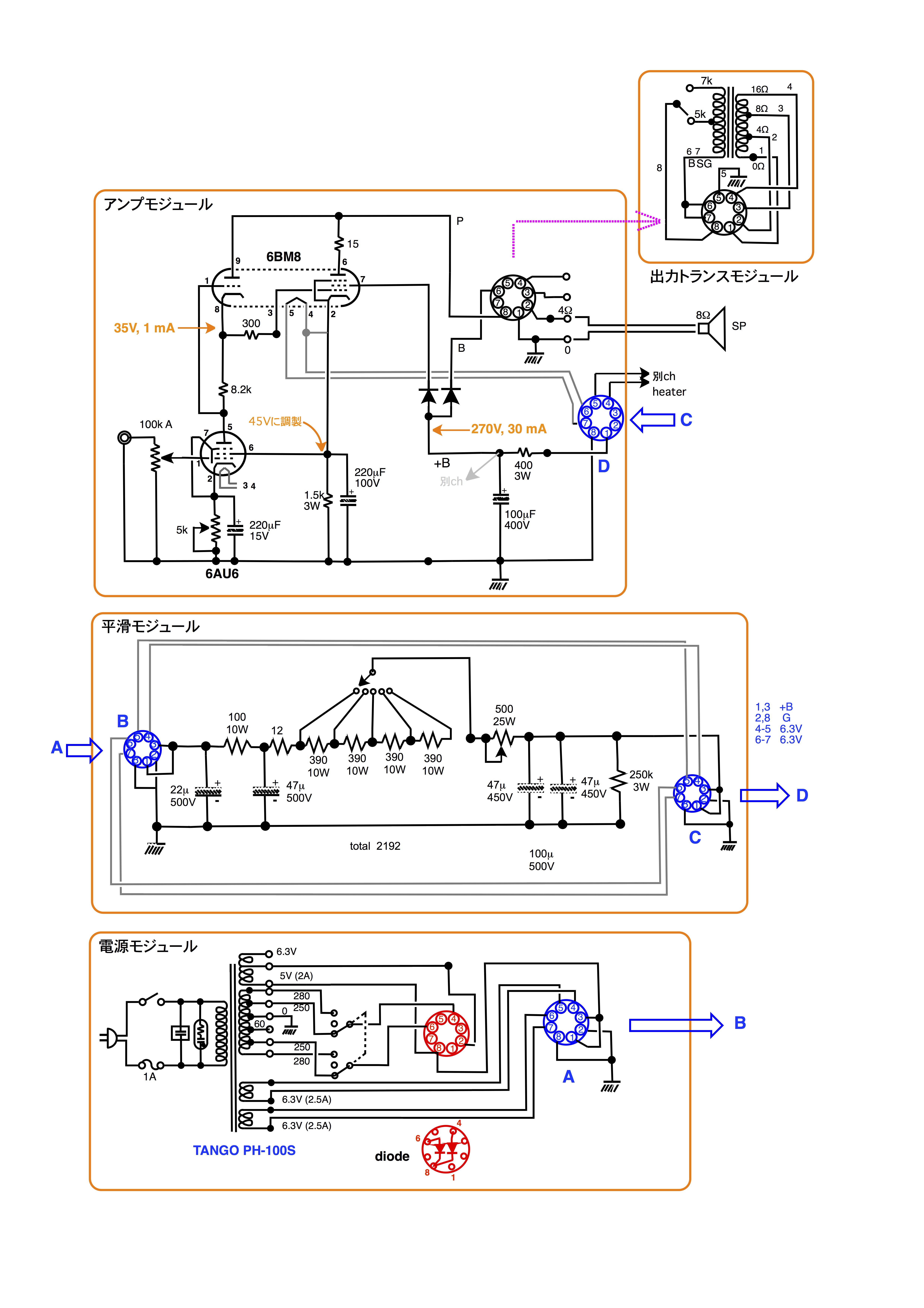

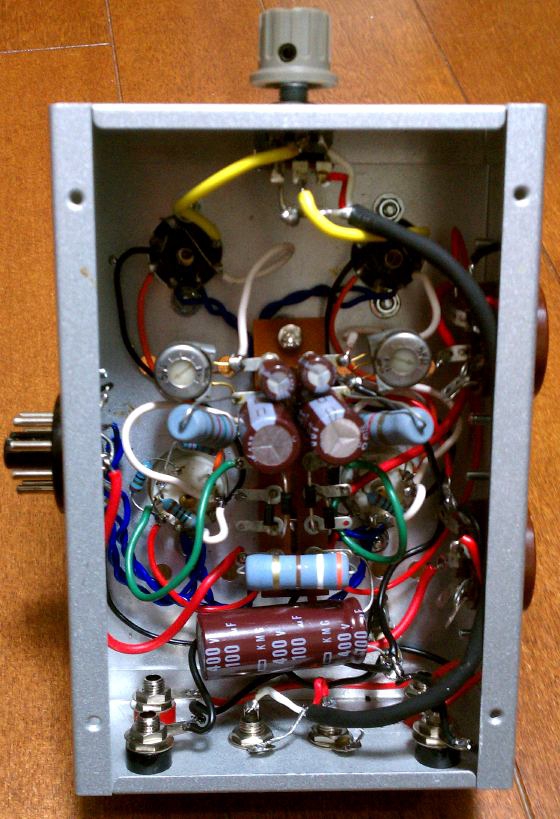

　　　回路図　　　　　本体　　　　　本体内部　　トランス・平滑モジュールとOPTと合体

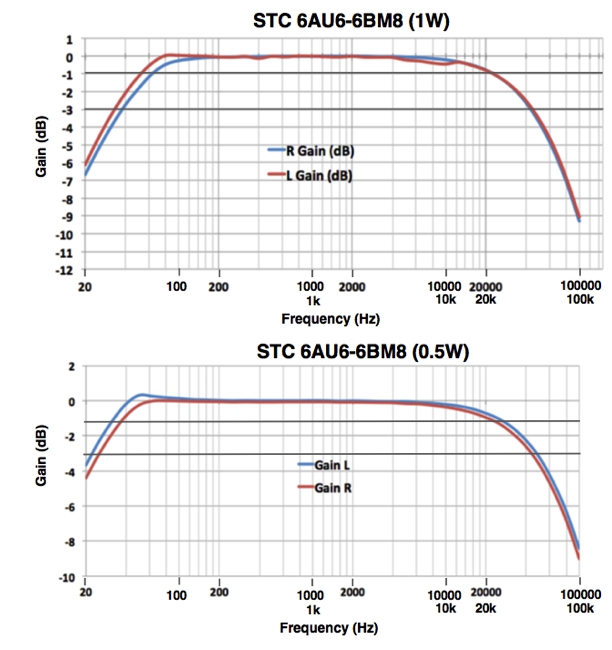

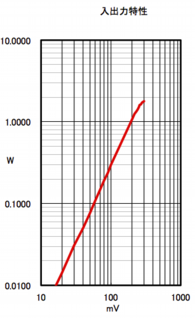

周波数特性（EDUX1002Gで測定）５k負荷　　　　　入出力特性


ダンピングファクター（DF，1W出力時）：5.21 (100Hz), 5.83 (1kHz), 4.79 (10kHz)

直結6BM8アンプ

同じく電源部＆平滑電圧調製モジュールをベースに制作した６BM８直結アンプです。

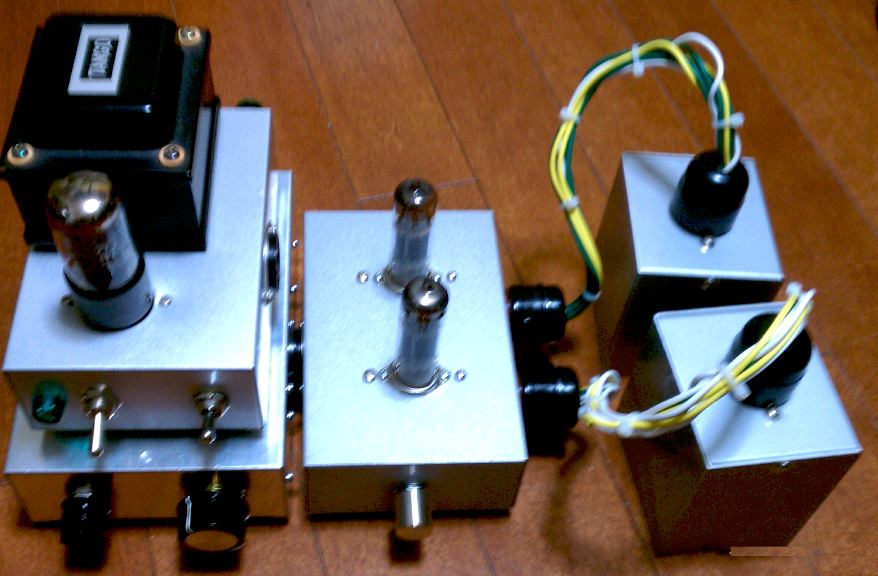

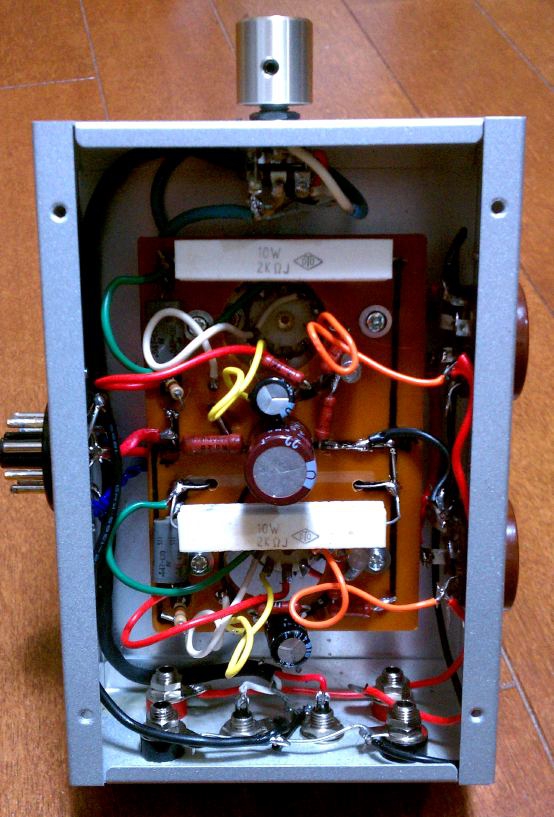

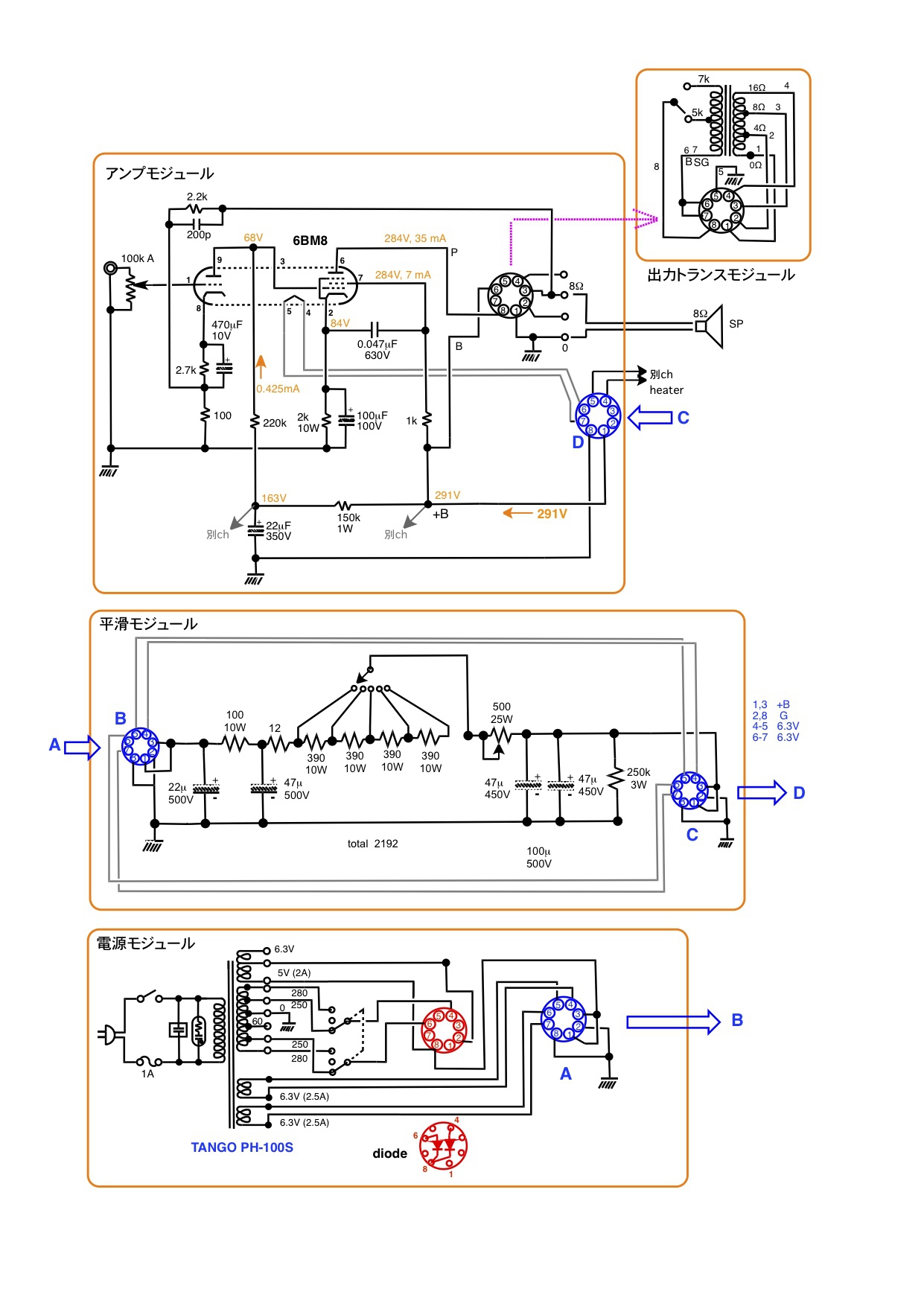

　　　回路図　　　　　本体　　　　　本体内部　　トランス・平滑モジュールとOPTと合体

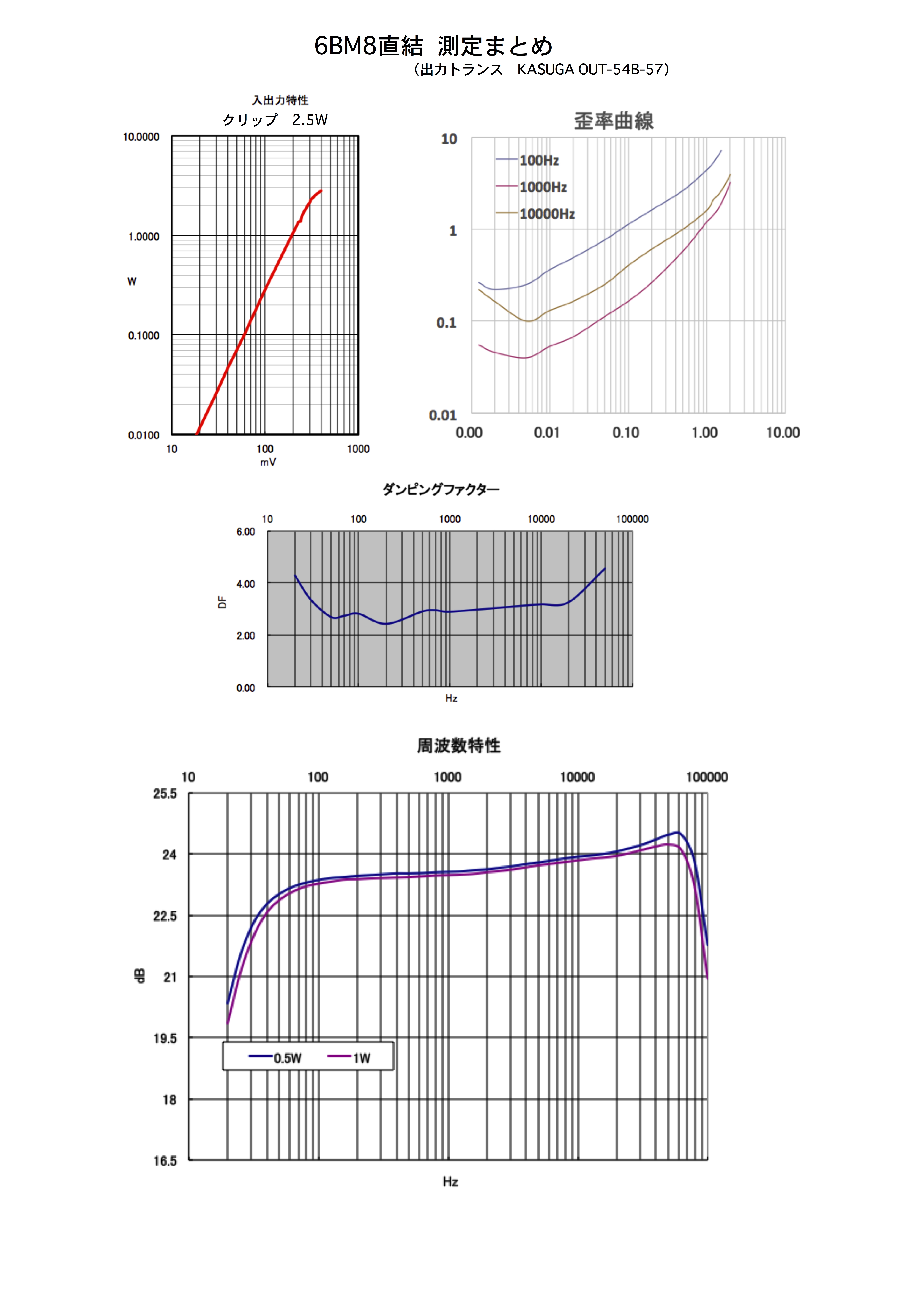

周波数特性（EDUX1002Gで測定）５k負荷

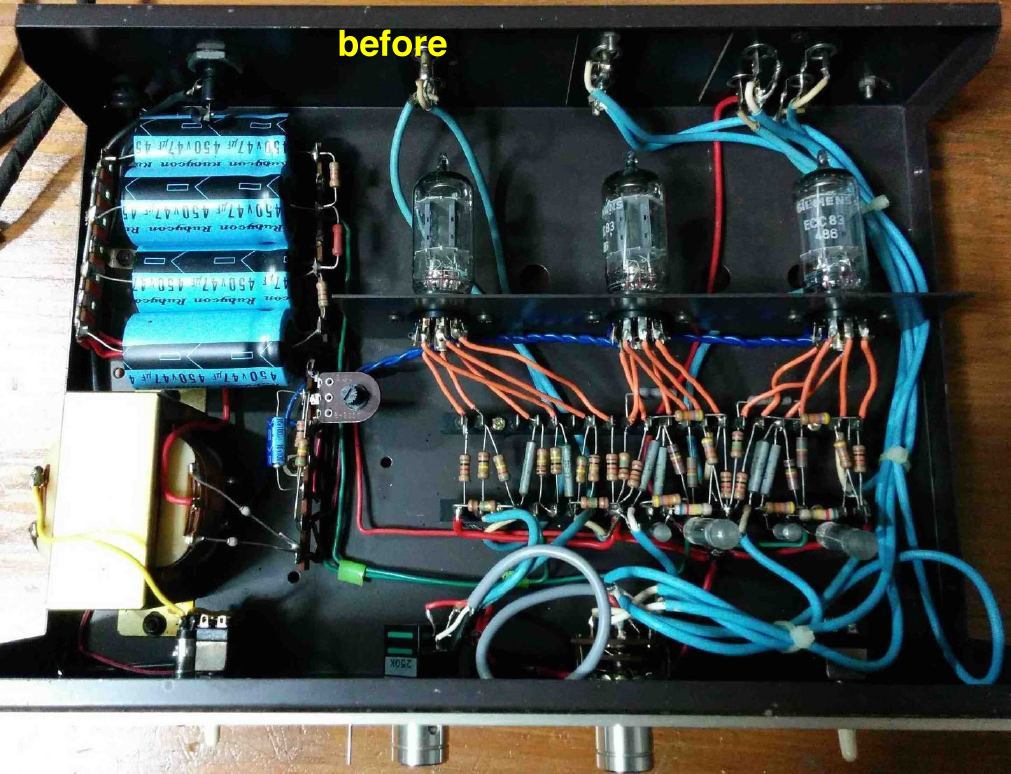

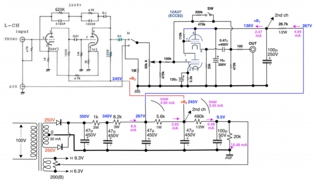

三栄無線のPR-100(左：30年前製作）をばらして，NF-EQ(12AX7 x 2) & SRPP -Line (12AU7 x 2)に作り替えました（右）。
・


回路図

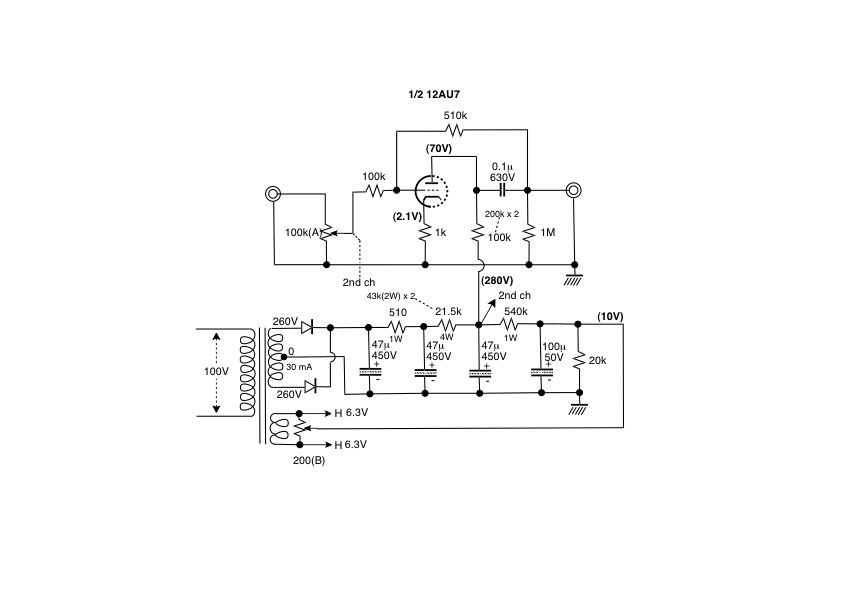

12AU7 (E82CC)の単管ラインアンプです。
・
前面パネル: 前面にもRCA入力を設けました。前後面で二系統です。
後面パネル: RCA入力・出力，AC100V電源端子を設けました。



電源部はアルミパーテーションの下に構築。


これはsimpleなプレートフォロアーです。
SRPP回路でのラインアンプを企画中。

　一本に三極部と五極部が入っていて　これ一本で
片チャンネルが再生できる，ミニアンプです。
初段と電力段は，カップリングコンデンサーなしの直結です。
さすがに，オーケストラはきついですが，
別写真にのせた効率の良いTANNOY SPですと
JAZZや室内楽は，結構いけます。
　ちなみに，15年ほど前に米国に1年暮らしましたおりに
SPの所にあるマランツの小型SPとこのアンプを連れて行きました（115V端子使用）。
音源はCDウオークマンでした。

　という，思いで深いものでしたが，超三結制作のため，解体してしまいました。
超三結の所に有るように，電源部を別にしましたので，再度アンプのみ
制作して，比較もしてみたい所です。

・

ビクター　B33H ターンテイブル　いわゆるレコードプレーヤーです。２５年ほど前に　ゴミ捨て場で発見しレストアして　現在に至っております。
DENON MC昇圧トランス　AU-300LC 中のトランスを，別筐体に収納。MM/MC切り替えSW(4回路2接点）を付けました。
LivingのTANNOY SP　TD-700（６Ω/93dB)。
　　上の小さいのはマランツのSP　LS-5A (6Ω/84dB)。
　　別部屋に，YAMAHA NS-1 calssics (初代)（６Ω/86dB)有り。
マランツ CD-80　下の黒いのがかなり前のCD playerです　
真空管式　プリ＆コントロール　アンプ　上の白いやつです（元は三栄のキットでしたが，作り替えております）
ハイブリッド
プリ＆コントロール　アンプ Elekit TU-8500　が加わりました。CをAMCOに，球はSylvania ECC82です。

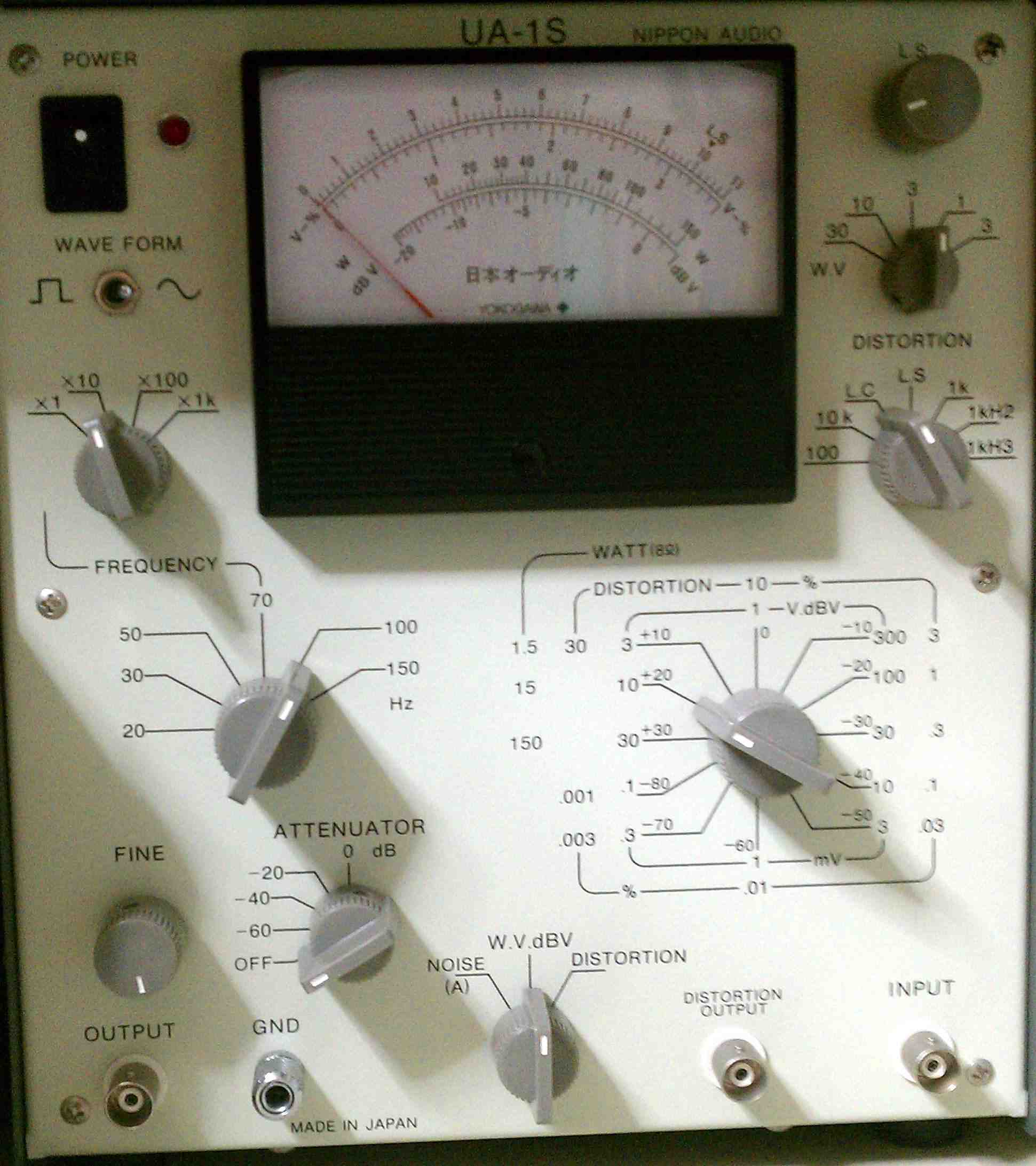

日本オーデイオ　オーデイオ測定器　UA-1S　初期型です　　　　　　　　　　　　
・・・

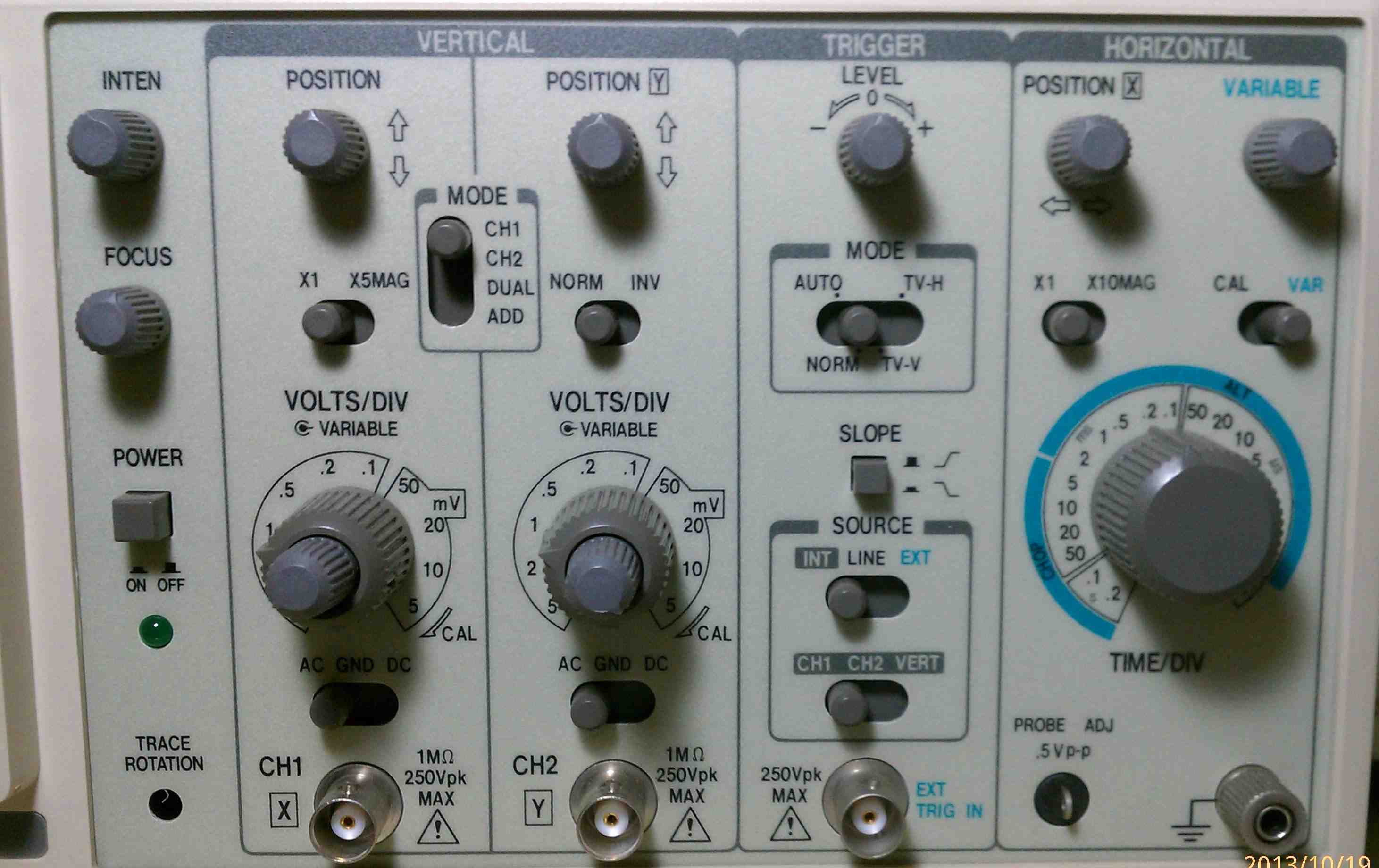

リード オシロスコープ CTO-2020 使いよいです
・

Keysight デジタルオシロ　波形発生器付き　EDUX1002G


テスター　4つ　　　　
右は懐かしのアナログ式(SANWA)　　　　　 SANWA DMM PC-700　　
・・・・・・

シグナルジェネレーター LUXKIT M-3G


DC電源　(9〜30V DC)　　　　　　　　　　　　測定器類配置　（下はMac G4Cube 1.7G)
・・・・・・

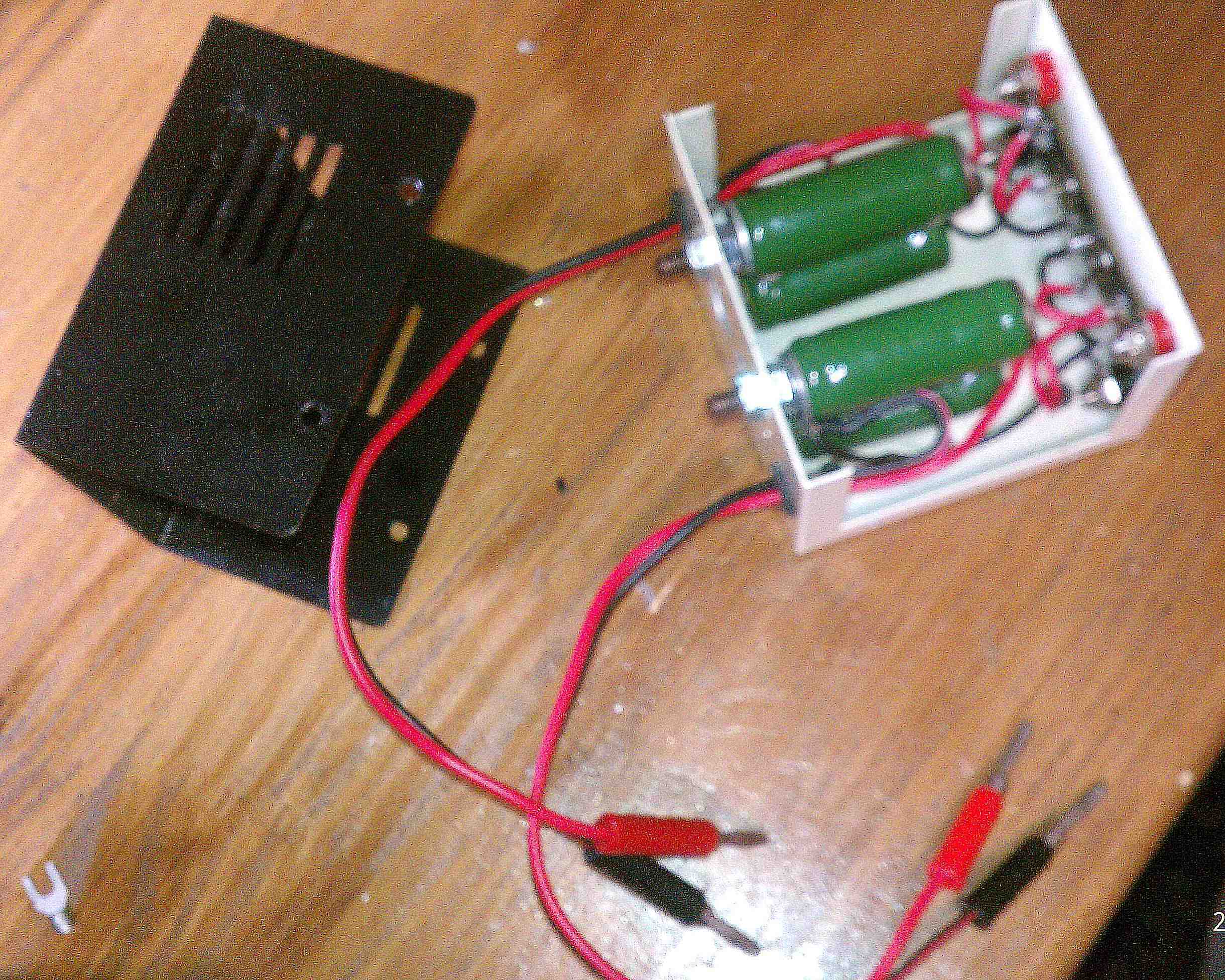

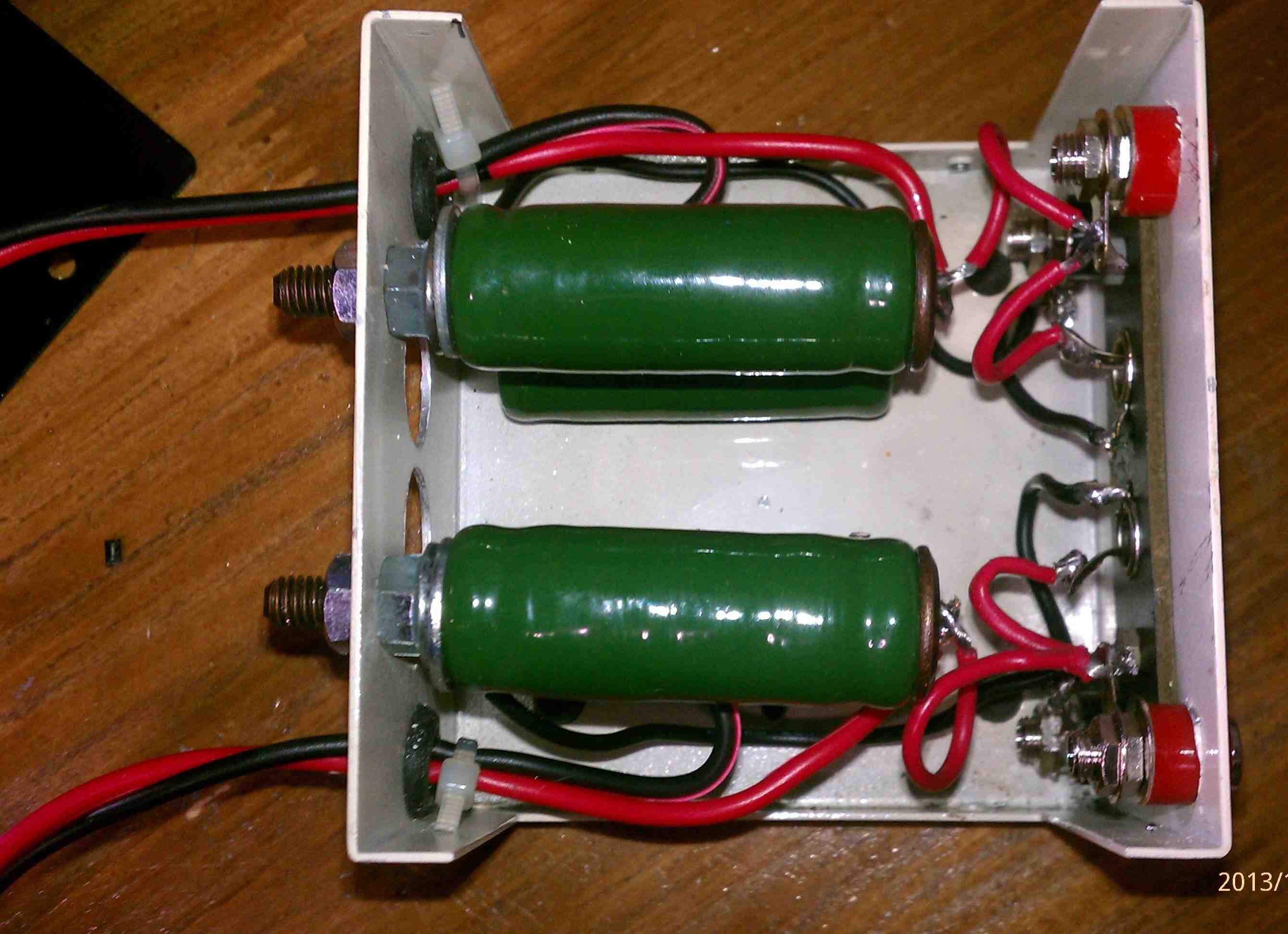

簡易ダミーロード（８オーム x 2)
・
最近，きちんと箱に入れて，測定用端子を付けたもにrenewalしました。

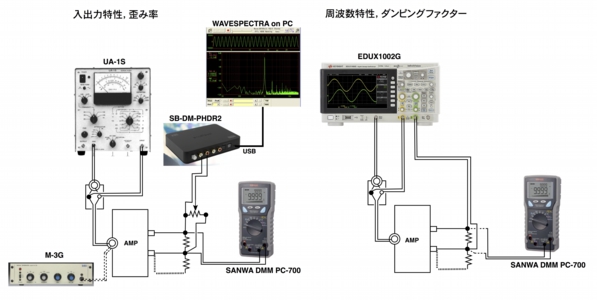

測定は・・・

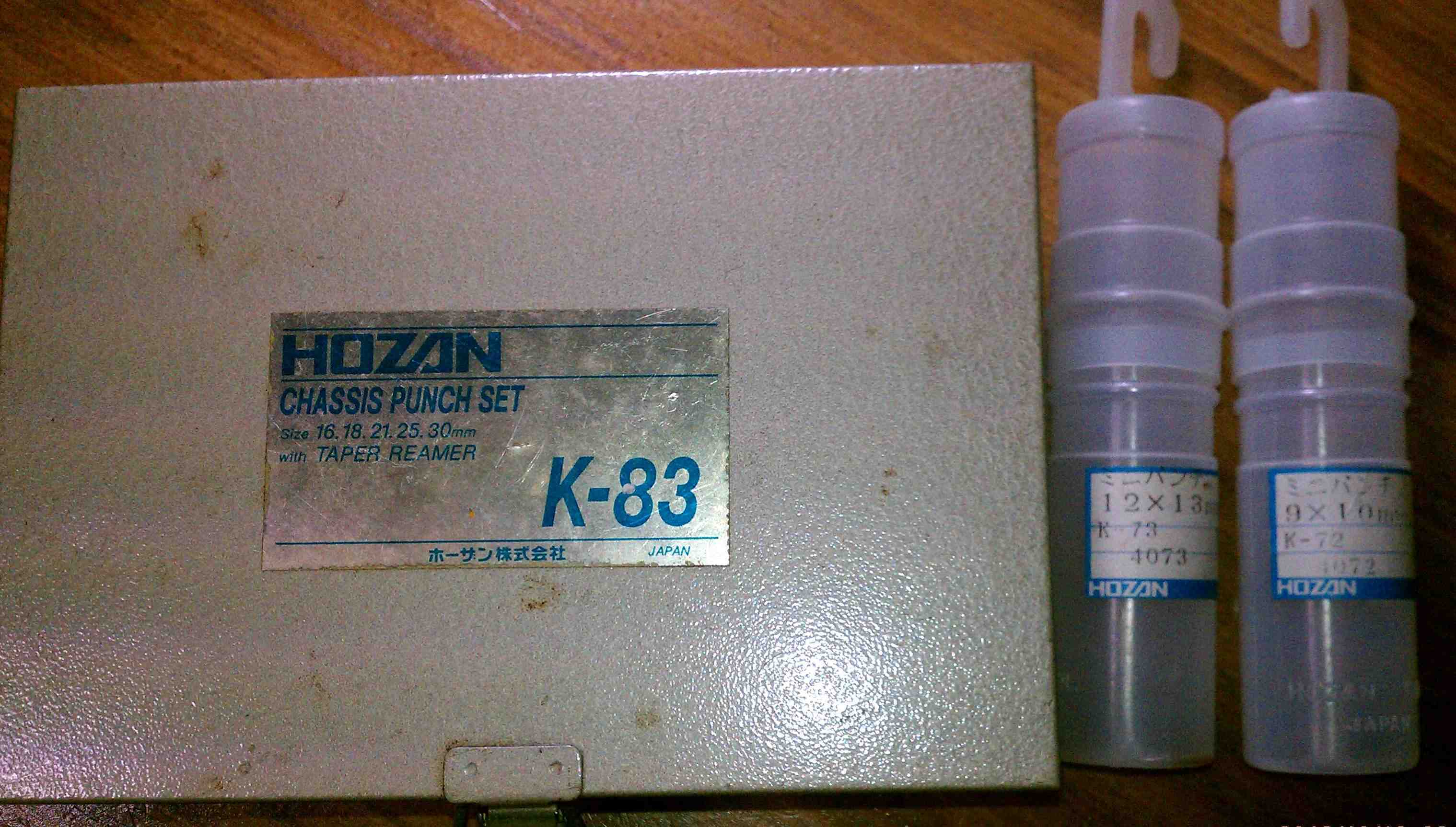

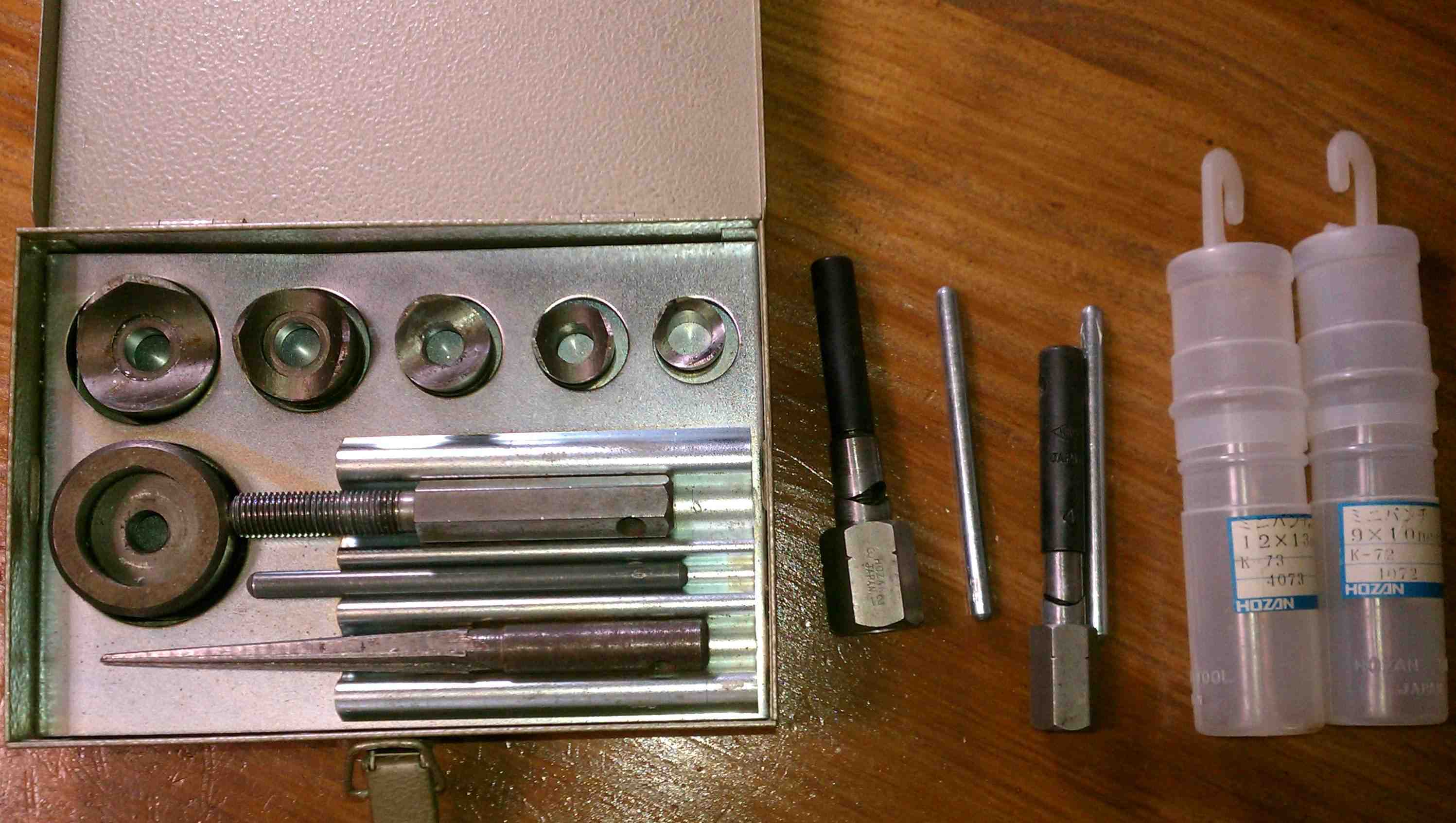

シャーシパンチ　HOZAN K-83 と mini 9, 10, 12, 13 mm
・・

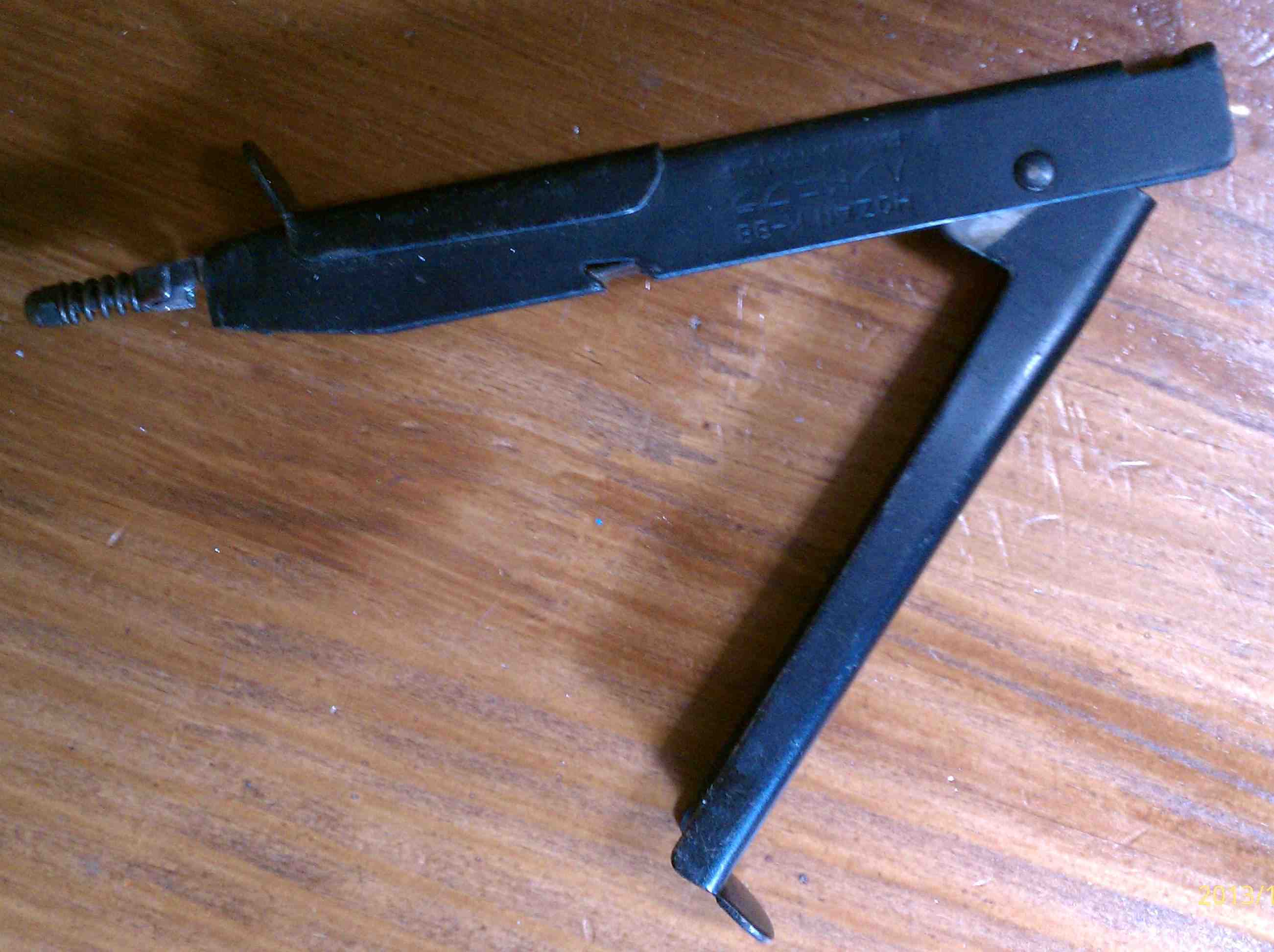

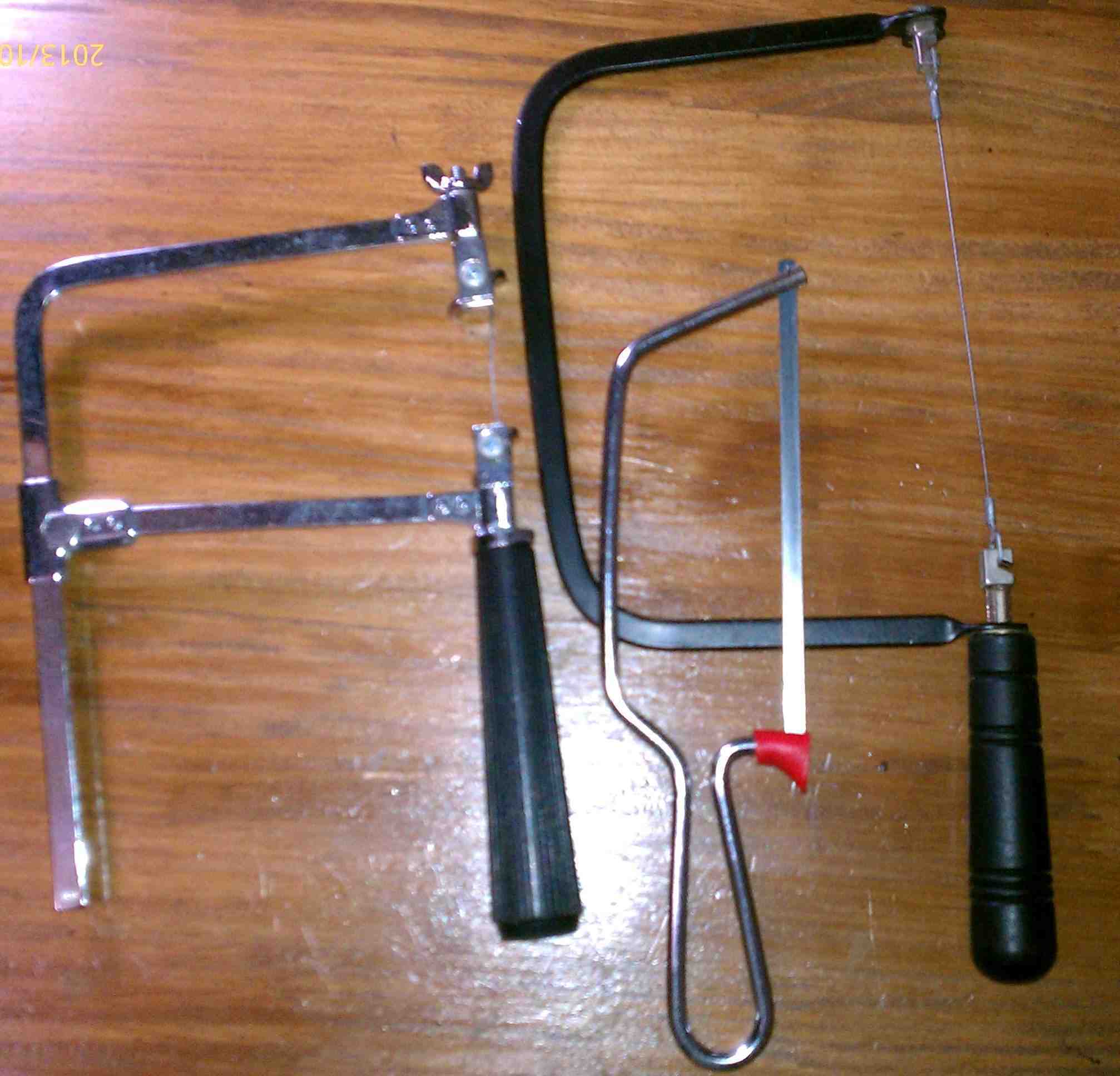

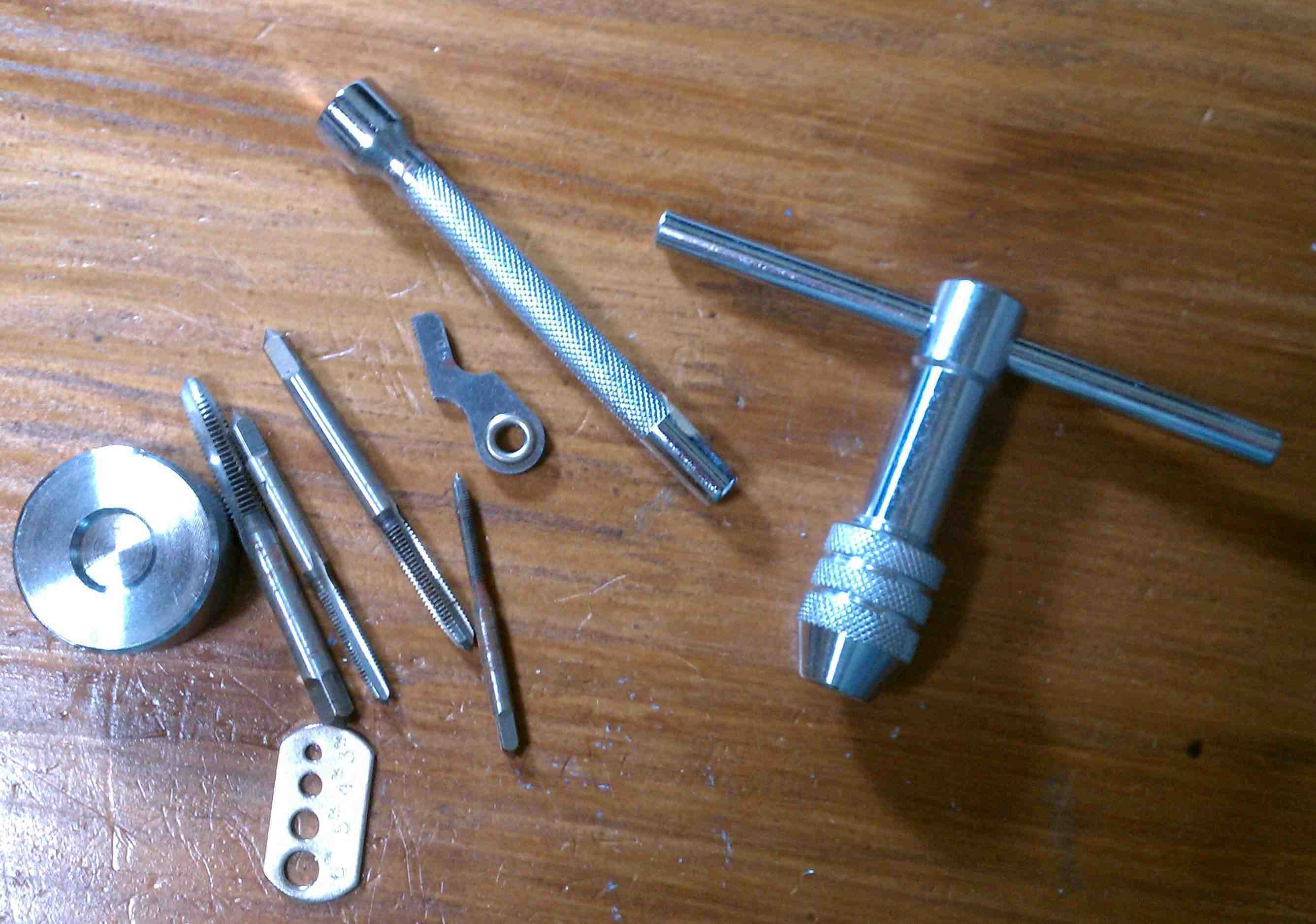

糸鋸（イトノコ）　　　　HOZAN ハンドニプラ　　　　タップ切り
・・・・

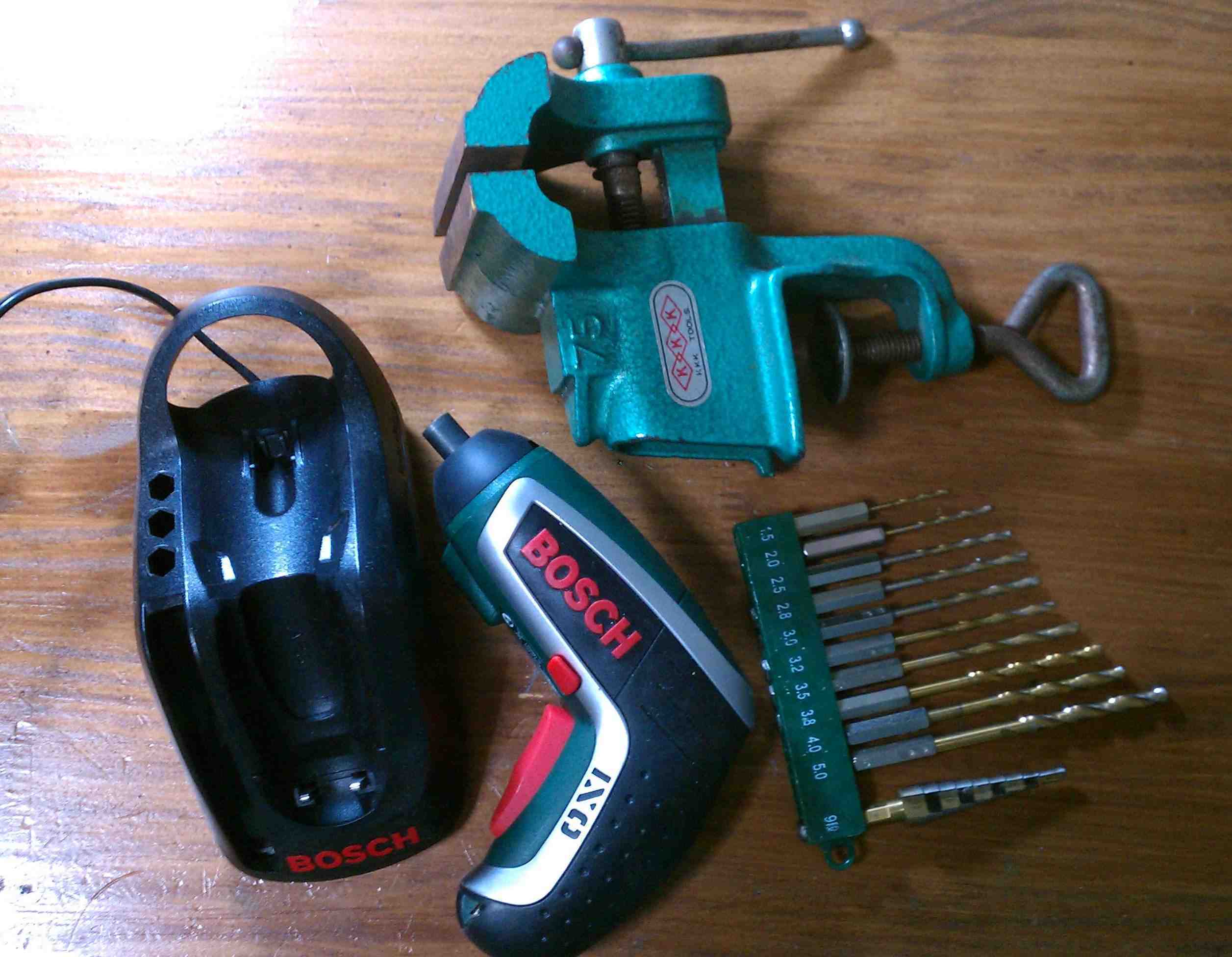

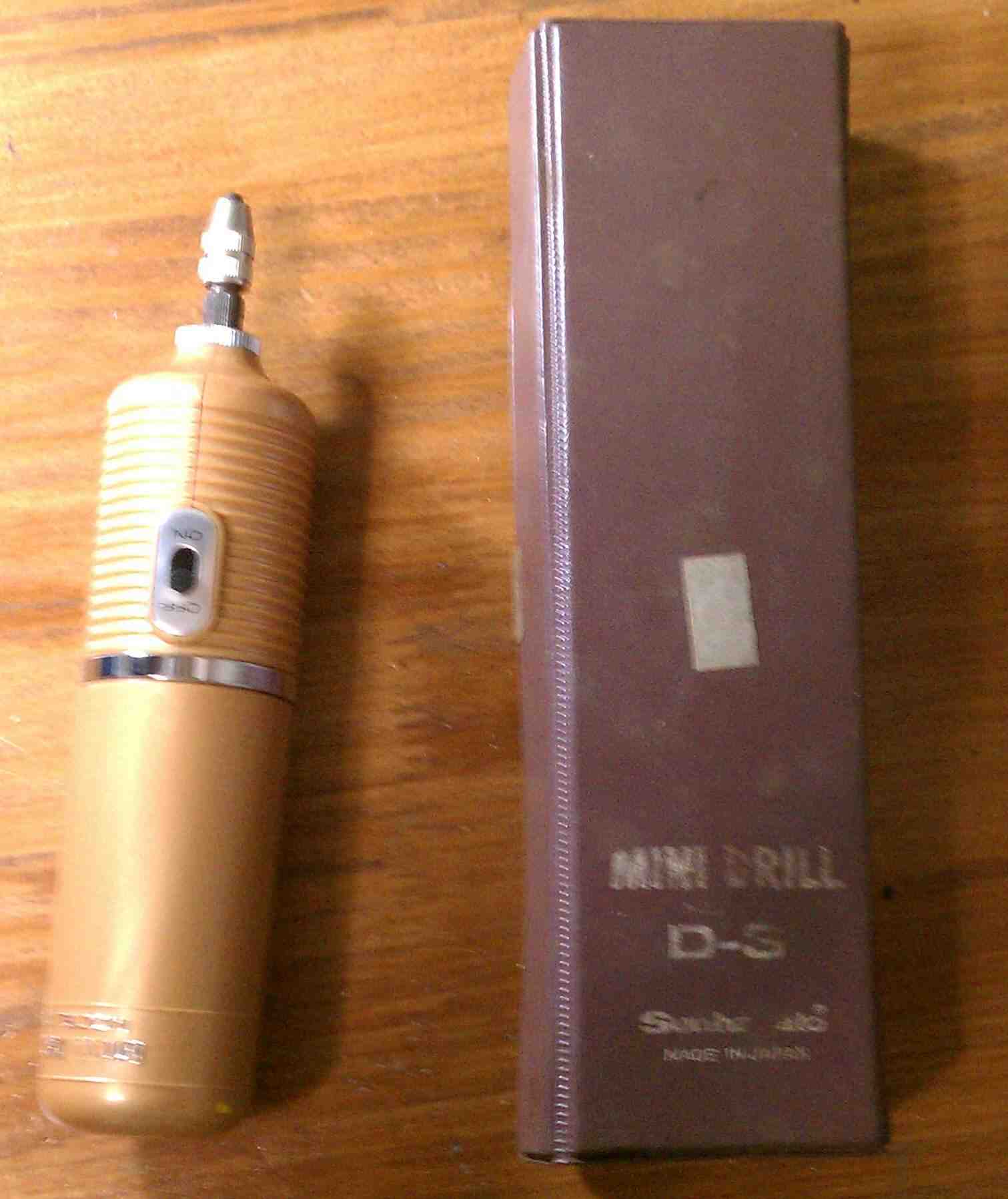

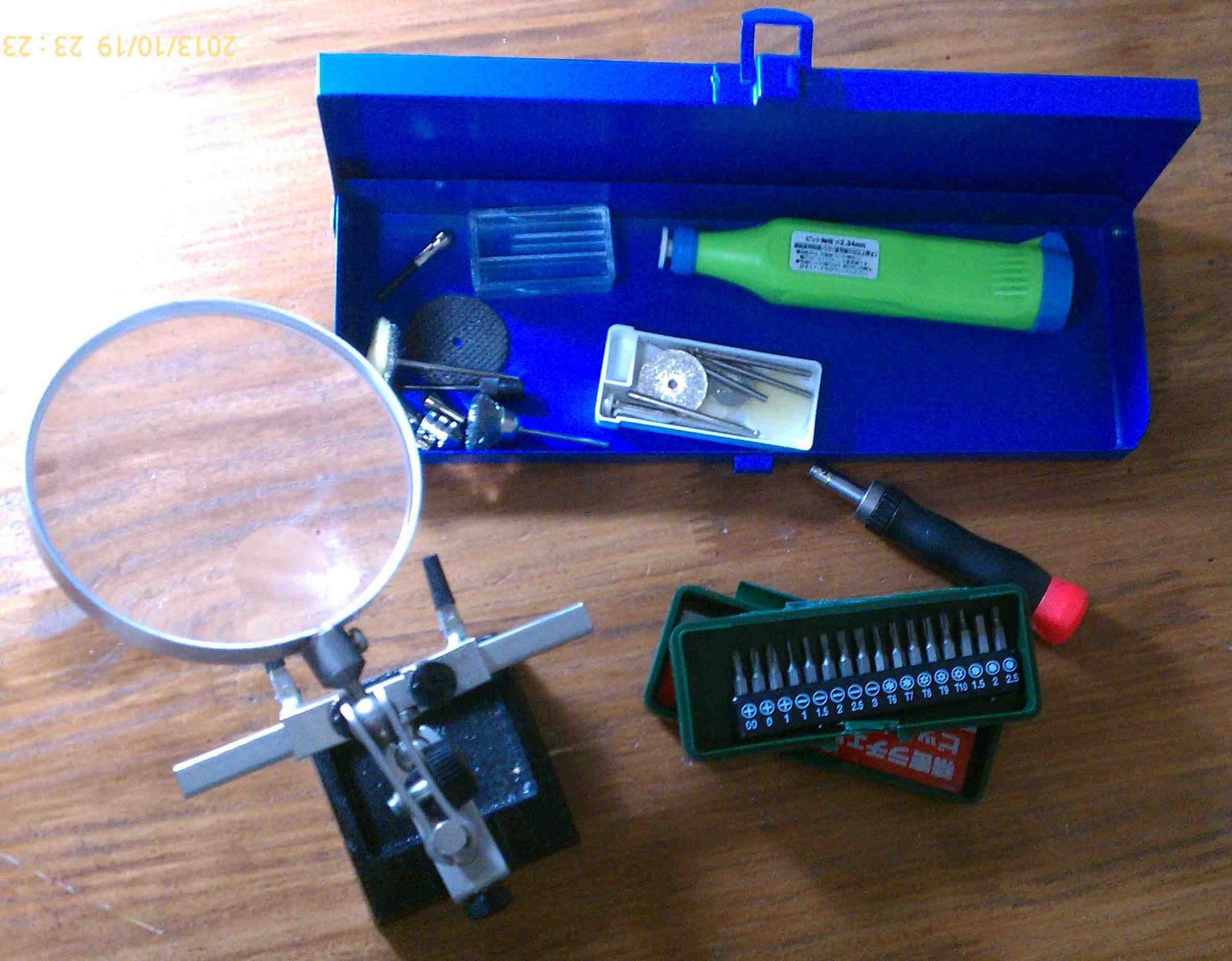

電動ドリルとバイス　　　　基板用ミニドリル　拡大鏡・ミニドライバー・ミニマルチルーター
・・・・

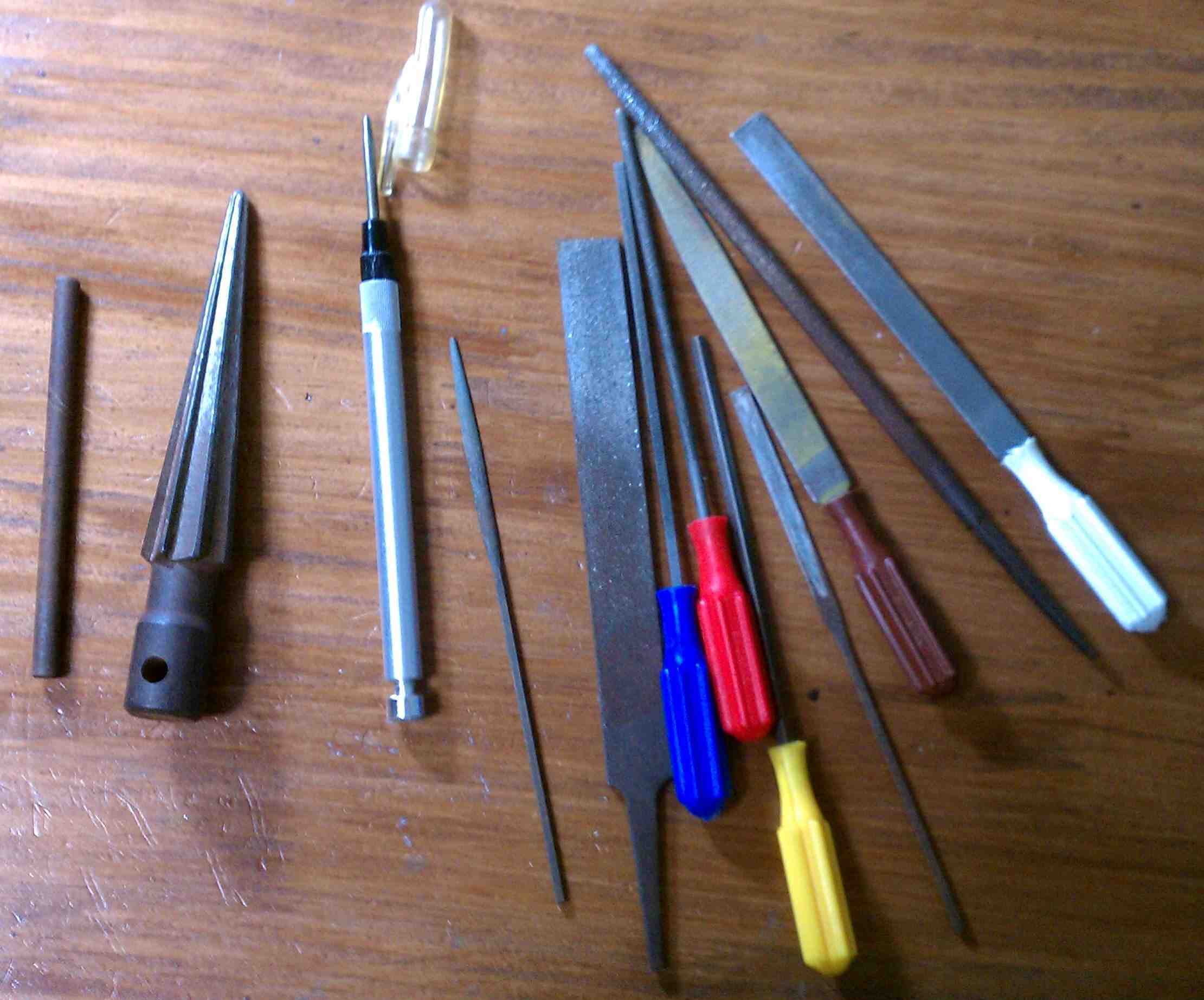

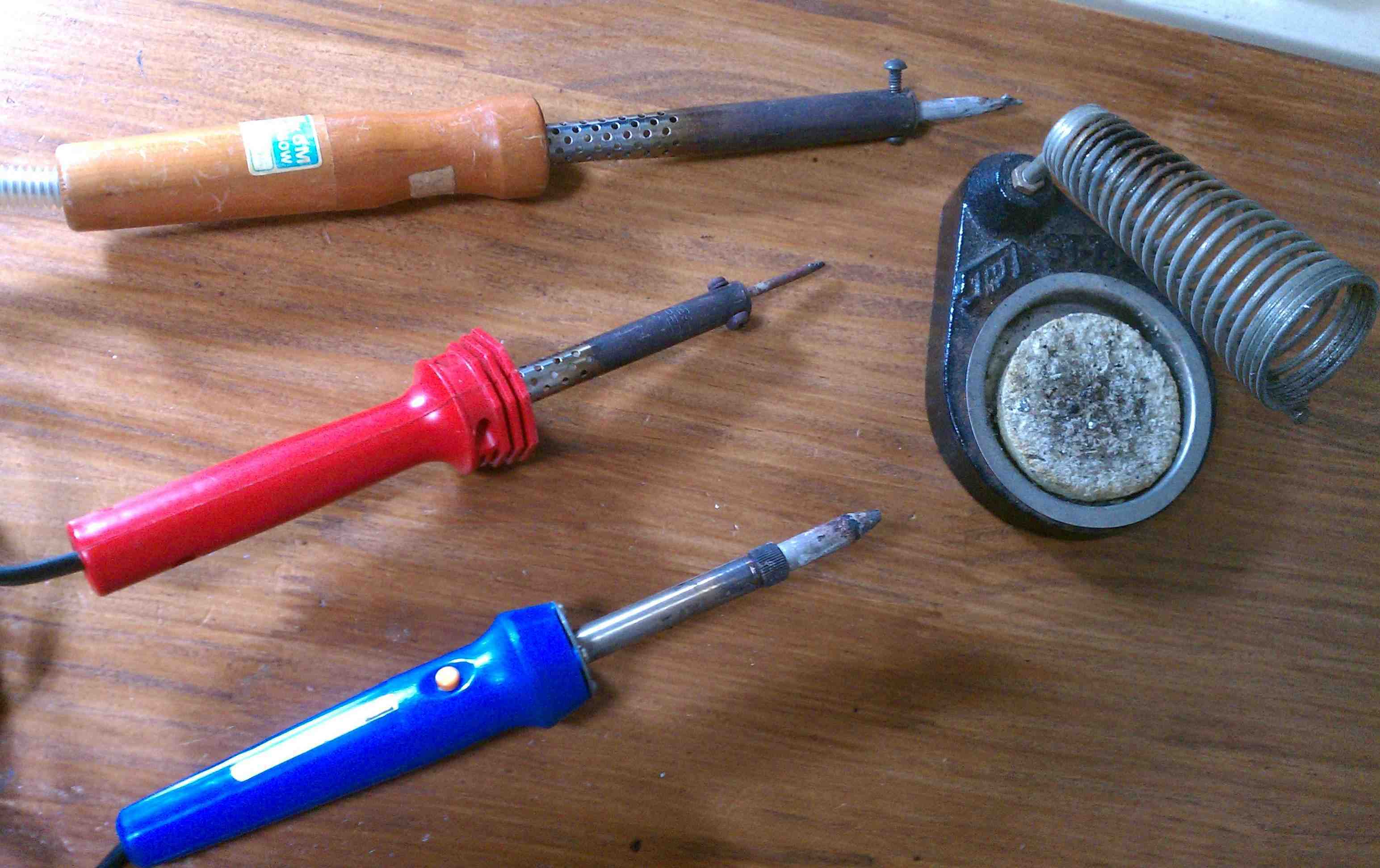

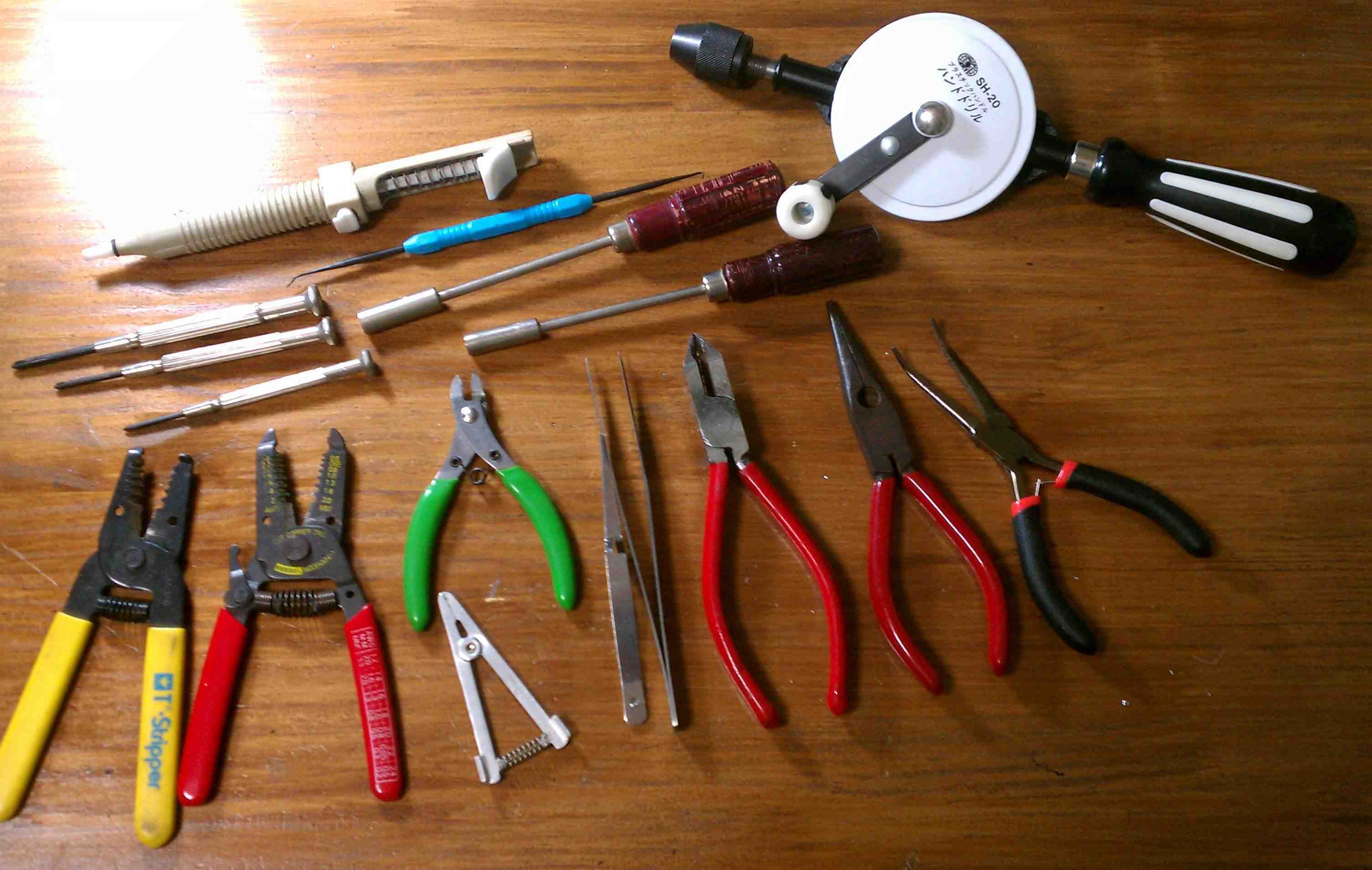

ペンチ類・ナット廻し　　　　　　　　　半田ごて・台　　　　　　ヤスリ類
ストリッパー・ハンドドリル　　　　　　　　　　　　　　　　　　リーマー　　ポンチ
・・・・

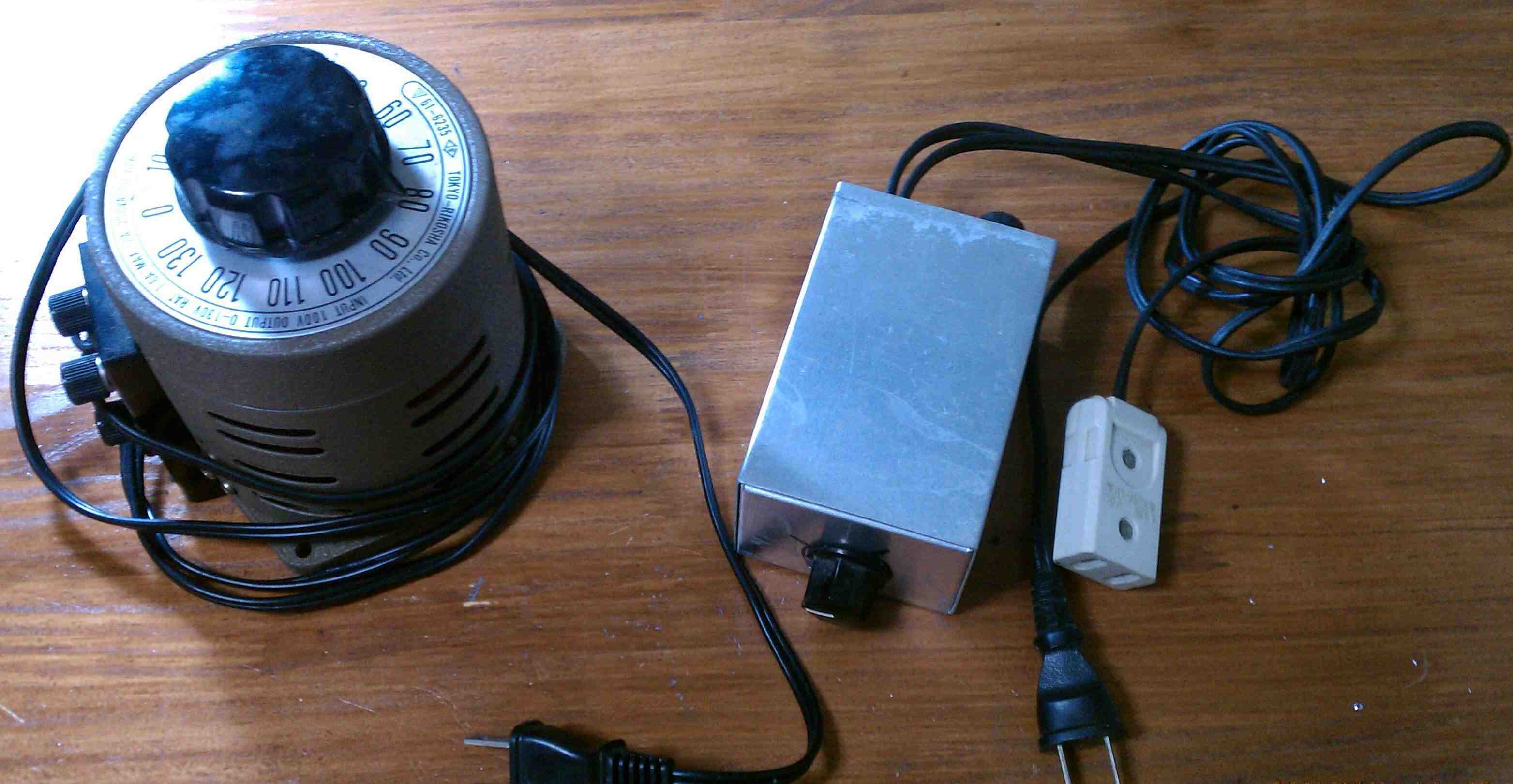

スライダックとトライアック
